Как сделать станок из циркулярной пилы – чертежи, схемы

«циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

высокого качества реза, гарантированного высокими оборотами вращения пилы;
вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Аккумуляторные дисковые пилы

Полезная информация

Аккумуляторные дисковые пилы отличаются точностью и чистотой распила. Особенно это заметно, когда требуется распилить брус или доску вдоль. Питание от аккумулятора делает инструмент мобильным и экологичным.

Основная характеристика — максимальная глубина пропила. По этому критерию их можно разделить на три группы:

Малые — от 40 мм до 46 мм;
Средние — от 50 мм до 55 мм;
Большие — глубина пропила которых достигает 70 миллиметров.

Последняя категория пил близко отстоит от класса профессиональных инструментов и по свойствам, и по цене.

Один из важных параметров для дисковой пилы – это частота вращения диска. Очевидно, что величина этого параметра обуславливает легкость работы инструмента с различными материалами – чем выше частота вращения, тем проще и легче осуществлять распил твердых материалов. Имейте в виду, что в паспортных данных большинства моделей указывается частота вращения на холостом ходу, однако интересным и ценным является значение числа оборотов при номинальной нагрузке. Это значит, что показательным будет значение частоты вращения пильного диска при распиле древесины с определенной твердостью.

Сейчас читают: Катушка для триммеров bosch art 37 купить в интернет магазине 👍

Еще одной функцией, характерной для таких устройств является функция погружения, прелесть которой очевидна, когда распил необходимо осуществить не с торца доски, а с ее середины, скажем.

Аккумуляторная дисковая пила используется, в основном для работы с древесиной умеренной твердости, либо с нетолстыми брусами, так как ее мощность относительно невелика. Что же касается срока автономной работы, он ограничивается часом, столько же необходимо для зарядки аккумулятора.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

Толстый карандаш или маркер.
Строительная рулетка, металлическая линейка, уголок.
Электрический лобзик.
Шуруповерт.
Электрическая дрель.
Шлифовальная машинка.
Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Выпиливаю прорези для направляющих

Для работы на циркулярной пиле нужны направляющие, к которым крепится регулятор угла наклона. С помощью специального диска DADO с твердосплавными наконечниками вырезаю пазы в столешнице под направляющие.

Дорабатываю нижнюю сторону монтажной пластины

На первом фото показаны шпильки для крепления пилы. Литая основа крест-накрест, закрепленная в основании пилы, не оставляет места для гайки.

Добавил квадратную стальную шайбу, которую сделал, чтобы гайка могла работать как надо.
Вторая крепежная шпилька находится у отверстия на другом конце основания пилы. В левом нижнем углу фотографии вы можете увидеть шпильку и гайку, которая крепит стальную монтажную пластину в фанере. Монтажная пластина очень плотно прилегает к фанере, особенно с одной стороны.

На втором фото два деревянных блока для настройки пилы, прикрепленных шпильками и гайками.

Механический винт проходит через каждый из них, так что их кончики касаются основания пилы.
Любой винт можно повернуть на один оборот, чтобы переместить один конец основания пилы на несколько мм.

Изготавливаю монтажную пластину

Чтобы сохранить как можно большую глубину пропила ручной пилы, подобрал 6 мм лист металла, из которого сделал монтажную пластину.
Прорезал в ней отверстия под пильный диск шириной достаточной для активации наклона диска.
Под ее установку при помощи ручного фрезера вырезал отверстие в столешнице.
Прикрепил пластину к упорной площадке дисковой пилы винтами и поместил ее в столешницу.

По факту оказалось, что монтажная пластина была ниже плоскости столешницы. Для распила длинномерных заготовок это не создает проблем. Но при распиливании небольших деталей, где важна точность, такое положение недопустимо.

Довел уровень монтажной пластины до уровня остальной части столешницы, нанеся несколько слоев автомобильной шпаклевки для кузова на стальную пластину. Затем тщательно отшлифовал.

Изготавливаю подстолье

Для сборки подстолья применил куски фанеры и уголки от старой рамы кровати. Зеленые детали, соединяющие их, представляют собой остатки от садового забора.

Прикрутил их к столешнице с обратной стороны и приварил при помощи сварочного аппарата.
К одной из поперечин приварил ручку для удобства при переноске.
К фанере снизу прикрепил электрические коробки и тумблер включения.
В качестве ножек использую раскладные строительные козлы.

Изготавливаю регулятор наклона

Для распила заготовок под определенным углом изготавливаю регулятор наклона. Он может поворачиваться на угол чуть более 45 градусов влево или вправо.

Для этого вначале изготовил основание из стальной пластины, в котором прорезал полукруглое основание для стопорной гайки.
С обратной стороны пластины прикрутил стальную полосу – она служит направляющей регуляторного узла и перемещается по пазу в столешнице циркулярной пилы.
К широкому краю основания прикрепил Т-образный упор из обрезков фанеры. Чтобы утопить головки винтов, разенковал их.
Изготовил поворотную ручку из водопроводной трубы — варил в нее гайку с помощью которой могу стопорить регулятор наклона.

Изготавливаю салазки

Сделал салазки из старой стали каркаса кровати и деревянной планки, чтобы получить ровный край. Планку прикрутил к уголку несколькими винтами.

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Монтаж циркулярной пилы на станок (стол)

После того, как будет сделан основной корпус,

можно приступать к установке электрической пилы в самодельный станок.

На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
При установке стационарной пилы следует идеально отрегулировать наклон инструмента, так как в противном случае выпилка деревянных деталей будет выполнена некачественно. Первым делом следует установить инструмент на готовую столешницу, в каждый из пазов и определить, требуется ли менять наклон. Если угол не будет соответствовать желаемому, то потребуется его отрегулировать при помощи особых болтов, что будет самым простым вариантом. Либо вы сможете выпиливать особые брусочки, а сверху на них под определенным углом будете крепить электрическую пилу.
Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.

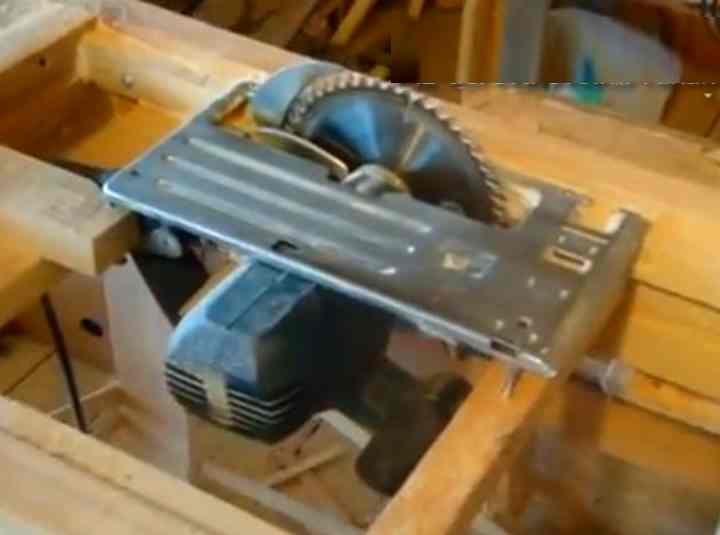

После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.

Обратите внимание, что такой брусок требуется для того, чтобы после демонтажных работ с циркулярной пилой вы смогли встраивать ее ровно на то же место, и не использовать в дальнейшем никакой дополнительной разметки.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Пилы дисковые | rebir

Электропила RZ2-70-2 предназначена для распиловки древесины, древесно-стружечных, цементно-стужечных плит, фосфогипса и газонаполненного бетона.Мощный двигатель с высокой частотой вращения инструмента позволяет производить пиление на глубину до 72,5 мм.Использование указателя реза и приспособления для установки пилы в стационарное положение позволяет выполнять многие работы эффективней и с большим удобством.Функция плавного пуска позволяет запускать пилу, не нагружая редуктор.В комплект поставки входят приспособление для установки в стационаре, пильный диск с твердосплавными пластинами, упор для параллельного реза, 2 ключа для установки пильного диска, 2 запасные щетки.Вариант комплектации со стационаром.

Подготавливаю материалы и инструменты

В работе использовались следующие материалы:

19 мм фанера 740х960 мм.
Стальной пруток 6 мм.
Резьбовой стержень 6 и 8 мм.
32 самореза по дереву длиной 40 мм.
Различные гайки и шайбы.
Водопроводная труба3/4 дюйма.
Уголок железный от старой кровати.
Стальные электрические коробки и крышки для выключателя и розетки.
Три разъема Romex.
Двойная розетка на 15 А и тумблер на 15 А.
Электрическая вилка с тремя зубцами.
Электрический кабель с резиновым покрытием.

Используемые инструменты:

Циркулярная пила.
Радиальная ручная пила.
Диск для пропила пазов DADO.
Строительный уровень.
Ручной фрезер.
Ручная дрель.
Сверлильный станок.
Сварочный аппарат.
Угловая шлифовальная машина с отрезным кругом и шлифовальным кругом.
Молоток.
С-образные зажимы.
Плоскогубцы.
Отвертка.

Провожу калибровку пилы

Устанавливаю в направляющие регулятор наклона и провожу его выравнивание и калибровку. Для этого использую слесарный металлический угольник и водяной уровень.

Провожу распил

Провожу небольшой пробный разрез. Для этого вначале сделал карандашную линию, которая пересекает диагональные края двух треугольников на заготовке. Затем зажал ее при помощи струбцин и распилил ее по линии.

Процесс создания

Сделать своими руками для электрической циркулярной пилы многофункциональную конструкцию достаточно просто, но тут обязательно следует знать, что для того, чтобы процесс изготовления был правильным, все должно быть выполнено по существующим этапам.

Так, правильное и неукоснительное следование рекомендациям требуется для того, чтобы не было каких-либо проблем или даже трудностей.

Для начала мастер обязательно должен сделать чертеж и план для нашего распиловочного изделия. По чертежам работу будет выполнить намного проще, а также будут сведены к минимуму риски сделать что-то некачественно или неправильно. На этапе планирования следует максимально учесть размер будущей конструкции.
После того, как будет создан план и приблизительный набросок изделия, а еще подготовка всех нужных материалов и набор инструментов, и можно приступать к созданию корпуса стола. Рубанком нужно выровнять все грани деревянного бруска. Далее из листового материала и уже выровненных деревянных брусков следует собирать основу, габариты которой будут определены еще при планировании. Площадь поверхности обработки, как правило, составляет примерно от 1 до 1.5 м². Все детали следует скрепить друг с другом при помощи саморезов и болтов. В конце выполнения работ у вас получится без нижней и верхней части.
Чтобы сделать распиловочный станок из циркулярной ручной пилы, то третьим этапом будет изготовление столешницы для станка-стола, ее следует вырезать из листа ЛДСП или фанеры исходя из каркасных габаритов. Столешница обязательно должна быть такой же площади, или же чуть-чуть меньше. Главное, чтобы она ни в коем случае не перевешивала корпус в одну сторону. Если крышка на столе будет сделана из не ламинированного материала, то ее нужно будет дополнительно ошкуривать и подровнять. Далее при помощи карандаша и линейки на столешнице следует сделать разметку мест для крепления электрической пилы к ней, а еще верхней части столешницы на основной корпус.
Следующий шаг – это сделать прорезь отверстия непосредственно для пилы. Для этого следует провести замеры опорного башмака распиловочного станка, который в будущем будет использован на таком станке. На другой стороне столешницы будет выполнена определенная разметка, которая точно будет определять место для крепежа, а еще площадь, по которой следует создать вырез для циркулярного диска. Для идеального нанесения разметки следует расчертить оси, которые соединяются ровно по центру фанерного листа. Далее, когда будут определены оси и создана точная разметка, следует выполнить выпиливание отверстие для диска, а еще просверливать дырки для крепления пилочного башмака.
Монтаж циркулярной пилы к столешнице из фанеры выполняется с обратной стороны (внутренней). Для этого следует проделать четыре отверстия в башмаке непосредственно пилы, или диаметр должен быть приблизительно 1 см. Далее следует полностью выравнивать пилу и сопоставлять все разметки, чтобы инструмент был расположен ровно, и все отверстия и метки будут сопоставлены друг другу, диск свободно будет входить в главное отверстие на столешнице. А вот чтобы пила была надежно закреплена на поверхности стола, следует использовать особые лемешные болты с потайными головками, и шляпа таких болтов обязательно должна быть глубоко помещена в подошву инструмента, а также не торчать.
Далее пила должна быть отложена в сторону и можно продолжать сборку стола. Для того, чтобы получилась устойчивая конструкция, следует особое внимание уделять ножкам. Идеальную конструкционную устойчивость будут обеспечивать именно ножки, которая расходятся книзу. Зафиксировать их следует при помощи болтов с гайками.

Обратите внимание, что длина ножек будет определена индивидуально, под рост оператора, который будет выполнять работы за таким распиловочным станком. В идеале столешница, а значит, и сама плита, должны быть расположены чуть выше, чем пояс мастера.

Еще одним шагом будет крепление столешницы непосредственно к корпусу. На расстоянии примерно трех сантиметров от края следует просверлить отверстия по углам фанеры, а после просверлить дырки в угловых брусках для дальнейшего закрепления в них болтов. После этого соедините детали при помощи стальных футорок М8.
На самом деле сделать станок из циркулярной пилы несложно. После того, как будет собрана конструкция, следует закрепить на столе особый выключатель, который будет регулировать включение и выключение пилы с электрическим мотором. Для этого нужно вырезать в корпусе отверстие для выключателя и закрепить все при помощи вспомогательных болтов, особого клеевого состава или даже строительной стяжки. От выключателя обязательно должно идти электрическое питание непосредственно к пиле, а значит, его нужно будет присоединить к любому электрическому источнику в вашей мастерской при помощи кабеля. Он будет присоединен со стороны нижней части столешницы при помощи строительных креплений.
Далее можно заняться созданием специальных упоров. Для начала сделайте поперечную балку, которая будет в ощутимо мере упрощать работу с конструкцией. Ее делают обычно из ЛДСП или фанеры. Для начала выпилите две полоски, которые будут равны ширине стола, а вторую сторону следует сделать примерно в 10 см, углы полосок закруглите.
Далее заготовки отшлифуйте и скрепите саморезы под небольшим углом, а внутрь следует вкрутить металлический уголок. После этого прикрепите полосы к столу на подвижные мебельные рельсы, которые дадут возможность передвигать такие упоры вдоль всего стола.
При желании вы можете сделать различные виды дополнений к такой конструкции, и многое будет зависеть лишь от ваших навыков и талантов. Некоторые мастера снимают предохранительный кожух и различные приспособления для регулирования наклона диска, что дает возможность получить несколько дополнительных миллиметров пропила. Некоторые мастера меняют заводскую платформу на поворотную (своего изготовления), и при профессиональном подходе это даст ряд плюсов для работы.
И оканчивают изготовление конструкции этапом обработки, а также подготовки к применению. Весь стол требуется снова ошкурить, протереть, покрыть лаковым составом или даже особыми средствами, которые позволяют обеспечивать долговечность применения и отталкивание влаги и ржавчины.

А как установить циркулярную пилу в станок?

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Имея под рукой такой инструмент, легко изготовить заборы, полки, стеллажи, столы и стулья. Если установить на нее специальный диск, то самодельная циркулярка сможет работать даже с металлом: как с относительно мягким алюминием, так и с другими материалами, но их толщина должна быть максимум 2 мм.

Техника безопасности

Не забывайте об этом:

Выполнять работы по дереву, металлу и с химическими веществами лучше всего на улице или в помещении, которое прекрасно проветривается.
Рабочее место всегда должно быть чистым и в порядке.
Время от времени проверяйте конструкцию на устойчивость, а также, чтобы была исправна техника и электрические приборы.
Перед включением пилы убедитесь в том, что она прекрасно зафиксирована.
При работе используйте особые перчатки и очки.
Под рукой обязательно должна быть аптечка.

Изготовление станка для циркулярной пилы – это несложно, но потребуются столярные навыки. Если под рукой будет все необходимое, то вы сможете сделать стол нужного размера и оснастить его дополнениями.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания. Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий. Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Финальный результат

На протяжении нескольких месяцев использовал эту пилу для распиловки длинномерных заготовок в самых обычных проектах. Она отлично показала себя в работе.

На фото выше показаны готовые изделия для проектов, которые требовали высокой точности реза:

Деревянный футляр для Ветхого Завета, изготовленный в качестве подарка родном брату. Футляр предотвращает ослабление переплета во время хранения старинной книги. Для его постройки использовал сосновый брус и древесноволокнистые плиты.
Барельеф с крестом, который сделал для местной церкви. Древесина — красный дуб 12 мм толщины и кованые элементы.
Зажим для распиловки спилов ценных пород дерева. Для изготовления столешниц из целых спилов я дооснастил свою циркулярную пилу специальным зажимом, позволяющим получить точный и ровный рез.

5 августа 2022г.

Циркулярка из болгарки

Этот вариант изготовления станка более популярен, так как редкий хозяин, любящий все делать своими руками, не имеет, или в ближайшем будущем не собирается приобретать, угловую шлифовальную машину. Первым из этапов изготовления стационарной пильной установки тоже является изготовление специального стола для крепления болгарки.

В этом случае процесс усложняется, так как главная трудность — размышления о том, как прикрепить болгарку к станине: как сделать скользящий упор и осевую рукоять. Однако есть уже готовый способ, позволяющий получить надежное соединение.

Для изготовления скользящего упора берут два отрезка стального уголка. Крепят их по обеим сторонам распилочного диска. Затем их соединяют поперечной связкой (болтами и гайками). Для обеспечения необходимого зазора используют шайбы.
Предварительно на инструмент натягивают металлический ленточный хомут, винтовая стяжка его должна находиться внизу. Металлическую полосу, сложенную вдвое, крепят к отверстиям, предназначенным для скользящего упора.
В редукторе болгарки делают несколько отверстий для болтов: сначала корпус разбирают, затем обозначают точки для сверления. С их помощью будет закрепляться осевая рукоять. Этот элемент изготавливают из прута или металлической трубы. Рукояти придают форму скобы. На концах — в местах креплений к редуктору — сверлят отверстия.
Делают штангу, обязанную регулировать глубину распила. Ее изготавливают из куска металлического прута. С одной его стороны формируют петлю, затем ее слегка расклепывают, сверлят отверстие, предназначенное для упорного болта. На другом конце нарезают резьбу, накручивают сначала одну надежную гайку, а после сборки конструкции — вторую. Регулировка глубины распила будет происходить при их подтягивании или ослаблении.

Не слишком сложные действия дадут возможность получить полноценный циркулярный станок для реза разных материалов. Таким же образом поступают с дрелью, которая может в некоторой степени заменить болгарку. Чтобы избежать потенциальных ошибок, лучше пользоваться чертежами, которые отыскать в интернете сможет при желании каждый «страждущий».
