Технологическая карта № 3.2.3.

№ п/п

Наименование
операций

Содержание
операций, технологические
требования и нормы

1

2

3

6.1.

Выполне­ние
работ

6.1.1
Вырубить топором мелколесье и кустарник.
При вырубке
направлять падение срубленных деревьев
и

1

2

3

кустарника
в сторону от проводов ВЛ. При расчистке
трассы кусторезом на базе трактора
срезку кустарника и мелколесья
производить от трас­сы ВЛ в направлении
границы просеки. Просека дол­
жна
соответствовать проектной.

6.1.2.
У сваленных деревьев обрубить сучья,
стебли
уложить
в штабель, а ветви кустарника и хвороста
сло­
жить
в кучи.
Штабели
и кучи располагать на расстоянии не
ме­нее 5 м от крайнего провода ВЛ.

6.1.3.
Порубочные остатки в кучах сжечь на
месте или вывезти. При сжигании
соблюдать меры противопожарной
безопасности, не допуская распространения
огня по земле или на ветви деревьев.
По окончании сжигания кострище залить
водой или засыпать землей, не ос­тавляя
без наблюдения недогоревший костер.

№ п/п

Наименование
операций

Содержание
операций, технологические
требования и нормы

]

2

3

6.1

Выполне­ние
работ

6.1.1.
Спланировать очередность валки
деревьев. В первую
очередь следует производить валку
подгнив-

1

2

3

ших,
подгоревших и других неустойчивых
деревьев во избежание
их неожиданного падения. Перед валкой
таких
деревьев необходимо шестом опробовать
их проч­ность.

6.
1 .2. У каждого выбранного для валки
дерева опре­делить
вероятное направление его падения
(по объе­му
и числу ветвей кроны, а также по наклону
ствола). Во
избежание падения дерева на провода
ВЛ при­менить,
оттяжки, закрепив их на максимально
доступ­ной высоте ствола, а концы
оттяжек закрепить за дру­гие
деревья или анкеры, находящиеся в
стороне про­тивоположной
проводам.

6.1.3.
Произвести подруб или подпил на глубину
око­ло
‘/4 толщины комля со стороны, куда дерево
долж­но
быть повалено. Нижняя плоскость подпила
или под-руба
должна быть перпендикулярна оси
дерева.

6.
1 .4. Произвести с противоположной
стороны под-руба
или подпила выше его на 10 — 15 см пропил
не доводя
его до края подруба (пропила) на 2 — 3
см у здоровых
деревьев и на 4 — 5 см — у сухостойных
и гнилых
(рис. 2.3.7). Если
дерево на начнет падать необходимо
прибег­нуть к принудительной его
валке, вбивая клин в про­пил
или толкать его в направлении падения
с помо­щью
шеста (багра).

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Рис.2.
3.7. Схема подруба и пропила дерева при
валке

В
момент падения быстро отойти от дерева
в сторо­ну
противоположную падению. В зимнее
время для это­го
до начала валки дерева необходимо в
снегу расчис­тить
две дорожки длиной по 4 — 5 м под углом
45° к линии
падения дерева (рис. 2.3.8).

1

2

3

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Рис.
2.3. 8. Схема расчистки дорожки в снегу
при валке дерева

6.1.5.
После валки обрубить на дереве сучья,
распи­лить
или разрубить их топором на части и
собрать в кучи;
ствол дерева распилить по размеру и
сложить в штабель.
Кучи
хвороста и штабель располагать от
крайних проводов
ВЛ на расстоянии не менее 5 м.

6.1.6.
Порубочные остатки сжечь или вывезти.
При
сжигании ветвей деревьев соблюдать
меры про­тивопожарной
безопасности, не допуская распростра­нения
огня по земле или на ветви деревьев.
По оконча­нии горения залить кострище
водой или засыпать зем­лей, не
оставляя без наблюдения недогоревший
костер.

№ п/п

Наименование
операций

Содержание
операций, технологические
требования и нормы

1

2

3

6.1

Выполне­ние
работ

6.1.1.
Армировать опору кронштейном,
оголовни-ком,
заземлением и другими элементами в
соответ­ствии
с проектом. Нанести на резьбовые
соединения антикоррозионную
смазку, проверить надежность крепления.
На нижнем конце стойки с одной ее
сто­роны
затесать топором плоскость шириной
125 мм на длине
1500 мм для обеспечения плотного
прилегания к
приставке. Плоскость закончить
перпендикулярным срубом
и по всей длине обработать антисептиком.
Про­верить
взаимное расположение плоскости,
кронштей­нов и оголовий ка.

6.1.2.
Исполнителю подняться по опоре и на
середи­не
ее надземной высоты закрепить 3
растяжки. Элект­ромонтеру,
находящемуся внизу, натянуть и
присое­динить
их к забиваемым в землю временным
анкерам.

6.1.3.
Исполнителю на опоре подняться выше
к ме­стам
крепления проводов, освободить их от
вязки к изоляторам.
При наличии на опоре заземляющего
спус­ка
отсоединить его от заземлителя.

6.1.4.
Установить кран у опоры, так, чтобы во
вре­мя
работы исключалось приближение стрелы
крана или удерживаемой
им опоры к проводам, находящимся под
напряжением,
ближе 2-х м. Опустить аутригеры и
при­вести
стрелу в рабочее положение. При
установке опоры вблизи ВЛ или контактной
сети, находящихся
под напряжением, заземлить раму
авто­крана
на инвентарный заземлитель или на
тяговый рельс переносным
заземлением сечением не менее 50 мм2.
Установка
заземления не требуется для механизма
на
гусеничном ходу.

1

2

3

6.1.5.
Закрепить выше центра тяжести на 1,0 —
1,5 м стропу-петлю
и соединить ее с крюком крана.
Испол­нителю
спуститься по опоре на землю.

6.1.6.
Слегка нагрузить тросы крана, выбрав
слаби­ну.
Удерживая опору краном, разрезать,
поочередно, бандажи
и опустить стойку на землю, отсоединить
ра­стяжки от временных анкеров,
переместить опору кра­ном
в сторону и уложить ее на землю. Снять
растяжки и стропу-петлю.

6.1.7.
Переместить стрелу крана к армированной
на земле
новой опоре.

6.1.8.
Присоединить крюк крана петлей стропы
к опоре таким образом, чтобы при подъеме
опора на­ходилась в вертикальном
положении (место крепле­ния
стропы должно быть выше центра тяжести
арми­рованной
опоры на 1,0 — 1,5 м). Проверить
правильность строповки путем подъема
опоры на 5 — 10 см от земли.

6.1.9.
Закрепить ниже центра тяжести две
веревоч­ные
расчалки для удержания опоры от
раскачивания.

6.1.10.
Поднять опору краном в вертикальное
поло­жение
и, удерживая ее расчалками от
раскачивания, переместить
к месту установки (крепления к
пристав­ке).
При подъеме следить, чтобы провода
легли на кронштейн
(траверсу).

6.1.11.
Удерживая опору краном, проверить ее
по­ложение:

опора должна плотно прилегать к
приставке; — высота опоры должна
соответствовать проектной ±100
мм; —
кронштейн (траверса) должны располагаться
пер­пендикулярно
оси линии; —
отклонение оси опоры от вертикального
положе­ния не должно превышать 1 %.
При
необходимости, отрегулировать положение
краном
и веревочными расчалками. Вертикальная
регулировка проверяется с помощью
отвеса
и производится одновременно с наложением
бандажей.

6.1.12.
Наложить нижний бандаж на расстоянии
200 мм
от торца стойки, для чего: отрезать от
бухты про­волоки
диаметром 4,5 — 6 мм кусок примерно на
5 — 8
кругов (количество витков и диаметр
проволоки при­нимается
по проекту или должен соответствовать
за­меняемому); один конец проволоки
загнуть и забить в

1

2

3

стойку
на глубину 20 — 25 мм и, натягивая
проволо­ку,
уложить бандаж вокруг пасынка и стойки
(витки бандажа
одновременно подбивать и выравнивать
мо­лотком).
После наложения необходимого количестве
витков
свободный конец проволоки подсунуть
пол ранее
уложенные витки, загнуть крючком. При
помощи лома бандаж туго натянуть,
одновре­менно устраняя все дефекты.
После натяжки бандажг конец
проволоки отрезать, загнуть и забить
в стойку

6.1.13.
Аналогичным порядком наложить верхний
бандаж
на расстоянии 1000 мм от нижнего.

6.1.14.
Исполнителю подняться по установленной
опоре,
развязать расчалки, снять стропу —
петлю.

6.1.15.
Закрепить провода на изоляторах,
вывери! стрелы провеса в соседних
пролетах, и, при необхо димости,
произвести перетяжку и регулировку.
Закрепление
проводов на штыревых изоляторах про
извести
порядком, изложенным в Технологической
карте
№ 2.3.6 книги III
настоящего сборника. 6.1.16.
При наличии в проекте, проложить
заземля ющий
спуск вдоль опоры, присоединив его к
кронш теинам
и заземлителю. Все контактные соединена
тщательно
зачистить, а на резьбовые соединения
на нести
антикоррозионную смазку.

6.1.17.
Нанести по трафарету маркировку опоры
ил» закрепить
соответствующий номерной знак и плакат

6.1.18.
Покрасить бандажи и разобрать старую
стойку

6.1.19.
Привести кран в транспортное положение
отсоединить заземление от рамы
автокрана и зазем лителя,
переместиться к следующей опоре.

Дополнительно:  Посоветуйте кусторез

№ п/п

Наименование
операций

Содержание
операций, технологические требования
и нормы

1

2

3

6.1.

Выполне­ние
работ

6.1.1.
Освидетельствовать котлован с проверкой
его глубины.
6.1.2.
Армировать опору кронштейном,
оголовни-ком, заземлением и другими
элементами в соответ­ствии
с проектом. Нанести на резьбовые
соединения антикоррозионную
смазку, проверить надежность крепления.

6.1.3.
Установить и закрепить лестницу на
заменяе­мой
опоре. Исполнителю подняться к местам
крепле­ния
проводов, освободить их от вязки к
изоляторам. При
наличии на опоре заземляющего спуска
отсоеди­нить
его от заземлителя.

6.1.4.
Исполнителю спуститься вниз, отсоединить
ле­стницу
от опоры и опустить на землю.

6.1.5.
Установить кран у заменяемой опоры
так, что­бы
во время работы исключалось приближение
стре­лы
крана или удерживаемой им опоры к
проводам, находящимся
под напряжением ближе 2-х м. Опустить
аутригеры
и привести стрелу крана в рабочее
положе­ние.
При установке опоры вблизи ВЛ или
контактной сети,
находящихся под напряжением, заземлить
раму бурильной
установки на автоходу на инвентарный
за-землитель
или на тяговый рельс переносным
зазем­лением
сечением не менее 50 мм2.

6.1.6.
Присоединить крюк крана петлей стропы
на 1,0
— 1,5 м выше центра тяжести армированной
опо­ры
(опора при подъеме должна занимать
вертикаль­ное
положение). Проверить правильность
строповки путем подъема опоры на 5 —
10 см от земли.

6.1.7.
Закрепить ниже центра тяжести две
веревоч­ные
расчалки. 6.1.8.
Поднять опору краном и, удерживая
расчалка­ми
от раскачивания, установить в котлован,
таким об­разом, чтобы провода легли
на кронштейн (траверсу). Удерживая
опору краном оценить ее положение: —
высота опоры должна соответствовать
проектной ±100
мм; — кронштейн (траверса) должны
располагаться пер­пендикулярно
оси линии; —
отклонение оси опоры от вертикального
положе­ния не должно превышать 1%.

1

2

3

6.1.16.
Исполнителю спуститься вниз, отсоединить
лестницу
от опоры и опустить ее на землю.
Проверить строповку
путем передачи нагрузки опоры на кран.

6.1.17.
Удерживая опору краном и расчалками,
oткопать
фундаментную часть опоры на глубину
1 -1,5м.

6.
1. 1 8. Раскачивая краном и расчалками
опору в разные
стороны, медленно и осторожно поднимать
е вверх,
не допуская перегрузки крана. При
необходимости
увеличить глубину откопки.

6.1.19.
Вынутую из земли опору опустить на
землю отсоединить расчалки и
стропу-петлю. Котлован засыпать грунтом
и утрамбовать.

6.1.20.
Привести кран в транспортное положение
отсоединить заземление от рамы
автокрана и заземлителя.

Основы основ

Первый и самый главный параметр – это мощность. Она указывает, сколько энергии поглощает техника за определенную единицу времени. Чем ее показатели ниже, тем менее интенсивно Вы сможете использовать устройство.

К примеру, если у Вас небольшая придомовая площадка, на которой кроме зеленой изгороди и пары кустов малины ничего нет, «суперсильный» кусторез Вам не нужен. Достаточно будет бытового аккумуляторного или электрического устройства. Для первого, кстати, понятие мощности заменяет напряжение батареи. Однако суть у этих двух показателей одна – они указывают нам, насколько производительным будет устройство.

А вот если Вы решили основать частную фирму по уходу за садовыми участками, Вам следует выбрать наиболее мощный профессиональный вариант из возможных (от 600 Вт). Отлично для этого подойдут бензоножницы. Их Вы сможете использовать ежедневно и помногу, не боясь, что естественный износ произойдет раньше, чем это должно было случиться.

Следующий немаловажный фактор – вес кустореза. При покупке Вы должны четко себе представлять, кто чаще всего будет заниматься подравниванием ветвей. Женщине, к примеру, довольно сложно удерживать на вытянутых руках пятикилограммовое устройство долгое время. В этом случае чем оно легче, тем лучше.

Если же Вы заинтересованы найти «золотую середину» между мощностью и весом, обратите внимание на электрические ножницы. Это отличный выбор для садоводов, которые собираются обрабатывать достаточно много зеленых насаждений.

Габариты существенны прежде всего для удобства работы. Самыми миниатюрными удобно делать «ювелирную» подрезку, управляя ими одной рукой. Обратите внимание, к примеру, на Bosch ISIO 0600833027. Им очень легко обрабатывать самые небольшие кустарники. Кроме того, его очень удобно хранить и перевозить. А вот справиться с зарослями старого кустарника он не сможет. Для этого лучше взять более внушительный садовый агрегат – с ним работать будет легче.

Стоит обратить внимание и на материал корпуса кустореза. Самый распространенный и предпочтительный – усиленный пластик. Он не подвержен коррозии, удароустойчив, легок, за ним просто ухаживать.

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Также стоит обратить внимание на частоту оборотовна холостом ходу. Чем быстрее движутся ножи, тем скорее они справятся с жесткими ветвями.

Тип кусторезаСредняя мощностьСредний вес, кгСреднее число ходовмин
Аккумуляторный7.2 – 10 В2 – 2.5   Примерно 2200
Электрический500 – 550 Вт3.2 – 3.5Примерно 3000
Бензиновый750 – 850  Вт5.2 – 5.5От 5000 до 9000

Эргономика — важная, но не всегда самая очевидная характеристика устройств. Например, у некоторых моделей, как Gardena Accu 90, можно поменять положение основной рукояти. Опустите ее вниз – и работа с высокими растениями станет гораздо легче. Поднимите вверх и стригите низкие зеленые изгороди, а также подравнивайте бока садовых насаждений.

7. Окончание работ

7.1.
Собрать приспособления, защитные
средства и инструмент.

7.2.
Уведомить
энергодиспетчера об окончании работ и
вернуться на производственную
базу ЭЧК.

Дополнительно:  Ремонт кустореза в сервисном центре Минска

Технологическая
карта № 2.3.12.

РАСЧИСТКА
ТРАССЫ ВЛ ДО 10 кВ и ДПР 27,5 кВ ОТ ЗАРОСЛЕЙ
КРОНЫ ДЕРЕВЬЕВ

  1. Состав
    исполнителей

Электромонтер
4
разряда………………………………………………………………..2

2.
Условия выполнения работ

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

2.1.Вручную;
со снятием напряжения с ВЛ; с подъемом
на высоту с применением приставной
лестницы 7 — 9 м. 2.2. По наряду и приказу
энергодиспетчера.

3.
Механизмы, приборы, монтажные
приспособления, инструмент, защитные
средства и сигнальные принадлежности

Автомашина,
шт.
…………………………………………………………….………………..
1

Лестница
7 — 9 м, шт.
…………………………………………………..………………….1

Бензопила
или ручной кусторез, шт.
…………………………………………….…… 1

Ножовка
по дереву, шт.
…………………………………………………………………1

Топор,
шт………………………….;………………………………………………………..…….1

Секатор
садовый,
шт…………………………………………………………………………..1

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Веревка,
м………………………………………………………………………………………..
10

Заземляющая
штанга переносная, шт. по числу, указанному
в наряде Перчатки
диэлектрические, пар
……………………………………………………….. 1

Пояс
предохранительный,
шт…………………………………………………….………
2

4.
Норма времени на 100 м трассы — 1,17 чел.-ч.

Оснастка бывает разная

Дисковые фрезы способны срезать даже небольшие деревья. Они делают садовые ножницы очень похожими на триммер, однако в отличие от последнего они не могут использоваться для стрижки травы и не оснащаются режущей леской. Зато даже создание противопожарных просек им по силам. Однако, на обычном частном участке они могут понадобиться максимум два раза в год.

Для этого нужны специальные триммерные ножи. Движущиеся с большой скоростью элементы могут «снять» даже минимальную длину – около 2 мм.

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Ножи могут быть одно- и двухсторонними  Последними работать (как у Metabo HS 55 620017000) удобнее, так как задействовать можно оба их края. Это особенно важно для тех пользователей, которые хотят добиться максимально быстрого результата. Однако в аккуратности они уступают односторонним.

Если Вы остановите свой выбор на сучкорезе (например, BLACK DECKER GPC 1800), знайте, что чаще всего такие устройства оснащаются пильными цепями. Двигаясь на большой скорости, они позволят срезать достаточно толстые ветви.

Следующий по важности момент – длина режущего полотна. Если Вы планируете стричь густые кусты, Вам лучше поискать модели с более длинными ножами. Если же Вы поклонник неспешной работы в саду, и переживаете, что хотя бы один побег будет срезан случайно, остановите свой выбор на более коротких режущих элементах, таких как у Bosch ASB 10,8 LI Set 0.600.856.301.

Максимальная толщина реза определяет предельную толщину веток, которую кусторез может обрезать. Обычно эта величина находится в районе 20 мм (у большинства от 16 до 26 мм). Самые лучшие показатели, естественно, у дисковых бензоустройств. Они способны спиливать деревья радиусом около 70 мм.

Обращайте внимание на расстояние между зубьями режущих элементов. Обычно оно варьируется от 8 до 34 мм. Если у Вас в планах в основном формирование живой изгороди, ищите меньшие «пробелы». Такие ножи будут оставлять поверхность ровной и гладкой. А вот для спиливания одиночных веток чем больше расстояние между зубьями, тем лучше.

Специальные характеристики

Решив купить аккумуляторное устройство, выясните, какого типа его батарея. Литий-ионные, по сравнению с никель-кадмиевыми, предпочтительнее – они гораздо меньше саморазряжаются и им не свойственен эффект памяти.

Два показателя – емкость аккумулятора и его время работы – полностью взаимозависимы. Чем они больше, тем дольше Вы сможете трудиться без перерыва на восстановления заряда.

Обратите внимание, насколько быстро они способны зарядиться, есть ли запасная батарея у кустореза (как у Bosch AHS 52 ACCU 0.600.839.480). Это особенно важно для тех, у кого, к примеру, на даче нет электричества, а значит, и подзарядить источник тока будет невозможно.

Для мотоножниц важен объем бензобака. Чем он больше, тем дольше Вы сможете работать без перерывов на дозаправки. Однако это влияет и на вес устройства, поэтому хорошо обдумайте, справитесь ли Вы с утяжеленным кусторезом.

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Кстати, если емкость для горючего будет полупрозрачной, Вы сможете видеть, сколько топлива осталось. А значит момент, когда нужно будет залить новое горючее, не станет для Вас неожиданностью.

Проверим себя?

Чтобы купить идеально подходящую садовую технику, мы советуем Вам задавать себе различные вопросы. К примеру,

  • Как часто Вы будете использовать кусторез? – так Вы сможете определиться с необходимым диапазоном мощности устройств.
  • С чем чаще всего Вы планируете работать – с живой изгородью, кустами, мелкой порослью деревьев? – Вы поймете, какого рода оснастка Вам подойдет.
  • Кто будет ухаживать за зелеными насаждениями? – станет ясно, стоит ли приобретать очень мощное и вместе с тем очень тяжелое устройство или лучше купить кусторез с меньшим весом.
  • Важна ли Вам быстрая обработка или Вы хотите стричь кустарник хоть и медленнее, но максимально аккуратно? –  Вы сможете определиться, нужна ли Вам техника с длинными или короткими ножами, должны ли они быть односторонними или двухсторонними.

Также Вы можете обратиться к нашим менеджерам. Они не только расскажут все об условиях оплаты и доставки, но и смогут помочь Вам определиться с подходящей моделью.

Глава 3.1. Отдельностоящие на обходах опоры вл до 10 кВ

Технологическая
карта №3.1.1.

РАЗРАБОТКА
КОТЛОВАНА ПОД ОПОРУ ВЛ 1. Состав
исполнителей

Электромонтер
3 разряда
……………………………………………………………….
1

Электромонтер
1 разряда
……………………………………………………………….
1

Тин
опоры

Погрузка
автокраном

Выгрузка

автокраном

вручную

Железобетонная
В Л 6 ( 10) кВ Железобетонная
ВЛ 0,4 кВ Деревянная ВЛ 6 (10) кВ Деревянная
ВЛ 0.4 кВ

4,62

4,62

4,1

3,2

3,99

2,94

2,31

2.31

5,04

3,36

2,1

1,68


на присоединение заземляющей штанги к
заземлителю и отсоединение от него
(при работе вблизи частей, находящихся
под напряжением) — 0,12 чел.-ч.


на установку и снятие одной переносной
заземляющей штанги (при работе со снятием
напряжения) — 0,21 чел.-ч.

2. Условия выполнения работ

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

2.1.
Вручную — без снятия напряжения; без
подъема на высоту; по распоряжению
с уведомлением энергодиспетчера о
времени, месте и характере
работ.

2.2.
Механизированным способом — вблизи
частей, находящихся под напряжением,
или со снятием напряжения с проводов и
оборудования (в
случае приближения к ним деталей
механизма в процессе работы на расстояние
менее 2 м); по наряду, с уведомлением
энергодиспетчера о времени,
месте и характере работ (или по его
приказу со снятием напря­жения
с проводов и оборудования, находящихся
в зоне работ).

2.3.
При разработке котлована вблизи путей
(в теле земляного полот­на)
в присутствии представителя дистанции
пути.

2.4.
При наличии подземных коммуникаций в
месте работ — в присут­ствии
представителя организации — владельца
этих коммуникаций или по его письменному
разрешению.

2.2.
Краном на автомобильном (тракторном)
ходу — вблизи частей, на­ходящихся
под напряжением, или со снятием напряжения
с проводов и оборудования
(в случае приближения к ним деталей
механизма в процессе работы
на расстояние менее 2 м); по наряду; с
уведомлением энергодиспет­чера
о времени, месте и характере работ (или
по его приказу со снятием напряжения
с проводов и оборудования, находящихся
в зоне работ).

Дополнительно:  Параметры кустореза

2.1.
Со снятием напряжения с проводов и
оборудования ремонтируе­мой ВЛ; с
подъемом на высоту по приставной лестнице
7,5 — 9м.

2.2.
Со снятием или без снятия напряжения с
контактной сети или других
ВЛ, находящихся в зоне работ в зависимости
от конкретных ус­ловий
(определяется нарядом).

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

2.3.
По наряду, с уведомлением энергодиспетчера
при замене опоры ВЛ
0,4 кВ (без снятия напряжения с контактной
сети или с других ВЛ).

2.4.
По наряду и приказу энергодиспетчера
во всех остальных случаях.

2.1.
Краном на автомобильном или тракторном
ходу без перерыва в движении
поездов.

2.2.
Краном на железнодорожном ходу с
перерывом в движении поез­дов,
в «окно» продолжительностью не
менее 1 ч. со снятием напряжения и
приведением контактной подвески в
положение, не препятствующее нормальной
работе крана.

2.3.
Со снятием напряжения с ВЛ, к которой
подключено заменяемое КТП, или с
отключением ее разъединителя,
установленного на отдель­но стоящей
опоре.

2.4.
По наряду и приказу энергодиспетчсра,
а при работе на станцион­ных
путях, кроме того, по согласованию с
дежурным по станции.

Примечание.
В
случае приближения в процессе работы
стрелы крана или закрепленной на нем
конструкции КТП к находящимся под
напряжением проводам и оборудованию
на расстояние менее 2 м с них также должно
быть снято напряжение.

1. Состав исполнителей

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

Электромонтер
4
разряда………………………………………………………………..
1

Электромонтер
3 разряда
(такелажник)…………………………………………..1

Электромонтер
3 разряда (стропальщик)
……………………………….………… 1

Электромонтер
5
разряда………………………………………………………………..
1

Электромонтер
3 разряда
(стропальщик)………………………………………..
1

5. Подготовительные работы и допуск к работе

5.1.
Накануне работ передать заявку
энергодиспетчеру на выполнение работ.

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

5.2.
Получить наряд на производство работ
и инструктаж от лица, вы­давшего
его.

5.3.
Подобрать кронштейны по типам, проверить
их комплектность, гео­метрические
размеры, качество сварки, окраски
(пропитки). Проверить соответствие
типа штырей на кронштейне типам изоляторов
(см. табл. 2.3.2 Технологической
карты № 2.3.6 книги III
настоящего сборника).

5.4.
Подобрать изоляторы, очистить и проверить
их состояние в соот­ветствии
с требованиями, изложенным в главе 2.9
ПУТЭКС (ЦЭ-197).

5.5.
Произвести монтаж изоляторов на
кронштейне, для чего: намо­тать
на штырь новую каболку или насадить
новый полиэтиленовый кол­пачен
и навернуть изолятор. Перед посадкой
колпачка нанести отметку (насечку) на
штырь, соответствующую его глубине,
затем нагреть кол­пачок
в воде (5 — 7 мин. при t
= 80 — 90 °С), одеть на штырь и, легко
постукивая
по нему молотком через деревянную
прокладку, насаживать колпачок
на штырь, до тех пор, пока его нижний
торец не совпадет с насечкой.

5.6.
Заготовить проволоку для закрепления
проводов на штыревых изо­ляторах, в
соответствии с табл. 2.3.3 Технологической
карты № 2.3.6 книги III
настоящего сборника.

5.7.
Подобрать монтажные приспособления,
защитные средства, ин­струмент,
проверить их исправность и сроки
испытаний. Погрузить их, а также
подобранные материалы на транспортное
средство, организовать доставку
вместе с бригадой и автокраном к месту
работы.

5.8.
По прибытии на место работы провести
текущий инструктаж по технике
безопасности членам бригады с росписью
в наряде.

5.9.
Уведомить энергодиспетчера о месте,
времени и характере работы или
получить приказ о снятии напряжения с
ремонтируемой ВЛ и с проводов
и оборудования, находящихся в зоне
работы, времени начала и
окончания работ.

Отключение
ВЛ 0,4 кВ производится руководителем
работ или по его распоряжению
лицом, имеющем на то право (с последующим
его уве­домлением).

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

5.10.
Заземлить провода и оборудование, с
которых снято напряже­ние,
переносными заземляющими штангами в
соответствии с нарядом.

511.
При работе вблизи частей, находящихся
под напряжением, при­соединить
заземляющую штангу к заземлителю и
подготовить ее для за­вешивания
на провода.

5.12.
Осуществить допуск к производству
работ.

5.3.
Подобрать кронштейны по типам, проверить
их комплектность, геометрические
размеры, качество сварки, окраски
(пропитки). Прове­рить
соответствие типа штырей типам изоляторов
(см. табл. 2.3.2 Техно­логической
карты № 2.3.6 книги III
настоящего сборника).

5.5.
Произвести монтаж изоляторов на
кронштейне, для чего: намо­тать
на штырь новую каболку или насадить
новый полиэтиленовый кол­пачен
и навернуть изолятор. Перед посадкой
колпачка нанести отметку (насечку) на
штырь, соответствующую его глубине,
затем нагреть кол­пачок
в воде (5 — 7 мин. при t
= 80 — 90°С), одеть на штырь и, легко
постукивая
по нему молотком через деревянную
прокладку, насаживать колпачок
на штырь, до тех пор, пока его нижний
торец не совпадет с насечкой.

5.7.
Подобрать монтажные приспособления,
защитные средства, ин­струмент,
проверить их исправность и сроки
испытаний. Погрузить их, а также
подобранные материалы на транспортное
средство, организовать их
доставку вместе с бригадой и автокраном
к месту работы.

5.10.
Заземлить провода и оборудование, с
которых снято напряже­ние, переносными
заземляющими штангами в соответствии
с нарядом.

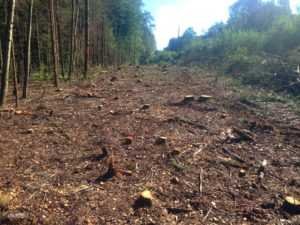

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

511.
При работе вблизи частей, находящихся
под напряжением, при­соединить
заземляющую штангу к заземлителго и
подготовить ее для за­вешивания
на провода.

5.1.
Накануне работ передать энергодиспетчеру
заявку на выполнение работ
с автомотрисы, со снятием напряжения и
предоставлением «окна».

5.3.
Погрузить на козлы автомотрисы барабан
с проводом для раскатки или
прицепить раскаточную платформу с
барабаном провода. Проверить исправность
барабана, тормозные устройства и
заземления провода на раму
платформы.

5.4.
Подобрать защитные и монтажные средства,
инструмент и сиг­нальные
принадлежности, проверить их исправность
и сроки испытаний. Погрузить их, а также
подобранные материалы и детали на
автомотрису, организовать их доставку
вместе с бригадой к месту работы.

5.5.
Получить приказ энергодиспетчера с
указанием о снятии напря­жения,
времени начала и окончания работ
(«окна»). При работе на стан­ционных
путях, согласовать выполнение работ с
дежурным по станции, оформив запись в
«Журнале осмотра путей, стрелочных
переводов, уст­ройств
СЦБ, связи и контактной сети».

Расчистка просек в Санкт-Петербурге, расчищаем просеки в Ленинградской области

5.6.
По прибытии на место работы провести
текущий инструктаж по технике
безопасности всем членам бригады с
росписью каждого в наряде.

5.7.
Заземлить контактную подвеску в зоне
работы в соответствии с нарядом.

5.8.
Привести вышку в рабочее положение,
осуществить допуск брига­ды
к производству работ.

Оставьте комментарий

Adblock
detector
