Автоматическое центробежное сцепление

Багги будет иметь двигатель Honda GX 200 мощностью 6,5 л.с.

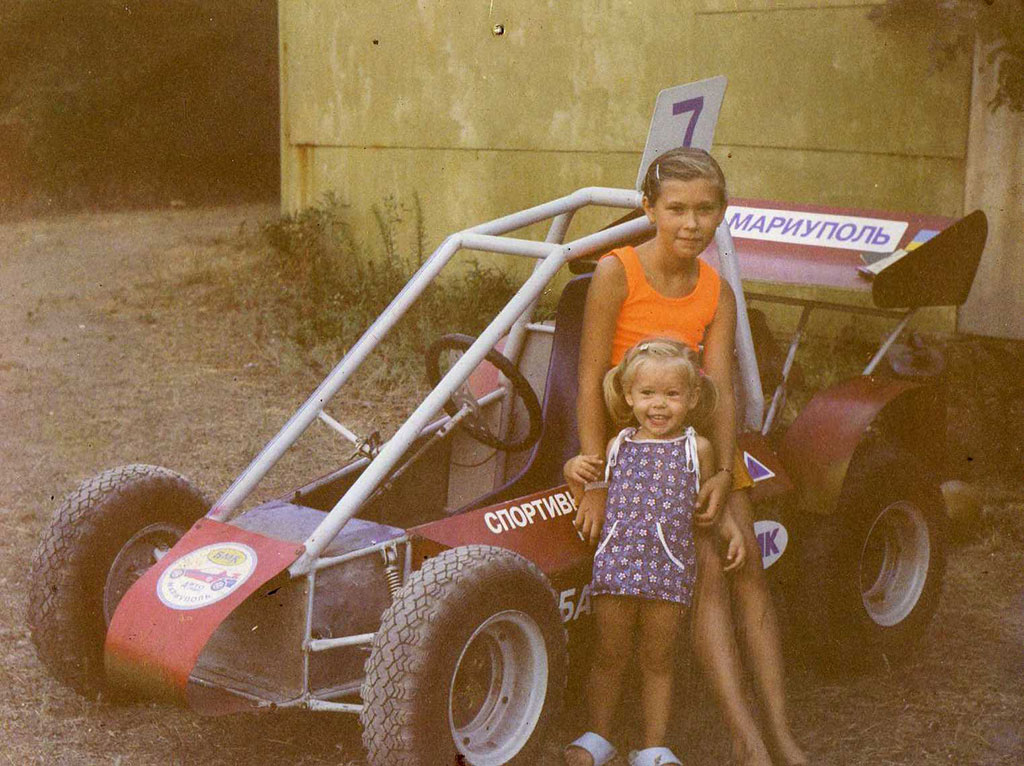

Мы начали производить мини-багги в 1998 году. Для создания первого детского багги мы использовали тонкостенные трубы, ручные насосы и другие подручные материалы от автомобиля Audi 200.

Через Интернет я также познакомился с Александром Халдеевым из Казани, которого я посетил и увидел, как он собирает свои мини-автомобили. Он любезно предоставил чертежи автоматического сцепления от чешского Havel (производителя чешских игрушечных автомобилей).

Мы переделали ось с колоколом, барабан и автоматическое сцепление с серийного автомобиля 1999-2006 годов выпуска. Хотя было много суеты, все работало. Правда, до поворота времена были проще.

Рынок задних вариаторов от 150-кубовых скутеров впервые появился в Украине в 2007 году. Я создал несколько чертежей. Мы попробовали, и это было здорово! Меньший вес на килограмм — это отлично для спорта. Спасибо за ваш труд; мы продолжаем использовать его с таким же успехом на спортивных соревнованиях или после них; больше суеты из-за того, что многие люди ставят на него трамперы, культиваторы и т.д.

Как приобрести задний вариатор для 150-кубового скутера.

Разберите, оставив пружину и барабан в покое. Осторожно демонтируйте пружины; в противном случае сцепление сработает, как только двигатель запустится на холостых оборотах.

Барабан к токарю для ступицы барабанов. Есть два варианта: съемная звездочка из Мурова 11 зубьев шаг 12,7 или из Чехии (Чешская Республика) 9 -11 зубьев шаг 7,774

Вторая версия имеет 11-зубую звезду Мурома, которая приварена к ступице барабанного колеса. Поул Адам заметил эту вариацию; в 2021 году он построил дрифт-трицикл и принял с ним участие в соревнованиях. В этой конструкции все еще уменьшены консоль и токарная работа.

Мы размещаем заказ на следующие токарные компоненты: напорную мойку, втулку барабана, соответствующую дизайну, и синие прокладки. Мы приобретаем компоненты.

Сборка с помощью сварки: Приварить втулку и соответствующую звездочку в барабане, как и колодки. Все проверяется на биение и, если необходимо, быстро исправляется. Теперь можно собрать все вместе.

И вот сцепление готово. Посмотрите видео, чтобы увидеть, как его можно установить на ДВС — вариатор 250-кубового мота питается только через компрессор.

Кто из нас не может нарисовать детали для токарного станка?

Амортизаторы

В Интернете можно найти разнообразные велосипедные амортизаторы. Их длина, жесткость и цена зависят от длины и ширины (в парах). Можно использовать бывшие в употреблении.

Багги для ребенка своими руками за 2 месяца. часть 1

Здравствуйте, дорогие читатели. Я очень долгое время был одержим идеей создания маленького, быстрого и проворного багги. Однако у меня закончились деньги на проект, и я пожалел, что потратил впустую и время, и деньги.

Пару недель назад на одном из известных видеоресурсов я увидел ролик, в котором автор сделал себе маленькую и симпатичную багги. И мне очень понравилась конструкция. Я решил в какой-то мере скопировать ее и подарить своему сыну на день рождения.

Создатель ролика строил машину для взрослого человека, я же дал себе задание построить двухместную, в основном на даче. Причем одновременно, чтобы два взрослых мужчины тоже могли ездить вместе.

Вот как выглядит самодельная поделка из бумаги или картона. От ее внешнего вида и общего дизайна я буду отталкиваться в работе над проектом

А, так вот примерно так выглядит наша машина. Я не уверен, что буду точно придерживаться этого эскиза.

Примерно так расположены грузы на нашей самоходной повозке.

Что потребуется в целом. Донором является старинный ВАЗ. От него взят передний мост в сборе, наконечники и шаровые шарниры. Стоимость заказа, включая доставку до места работы, составила 9000 рублей.

Затем поставляется профильная стальная труба 20 x 40 мм, 15 штук на 2 метра. Хотя я могу ошибиться с количеством, вы всегда можете приобрести больше.

Ну и инструмент, сварка, болгарка.

Кроме того, имейте в виду, что из-за сжатых сроков будет несколько повторных попыток.

Чтобы не откладывать наш проект надолго сегодня, я остался в магазине после окончания работы.

На самом деле, это не так уж и сложно. Я сварил вместе 12 кусков профиля, которые я предварительно отрезал.

Эта тумбочка — конечный результат. После этого мы загладим швы и продолжим работу. На этом компоненте будут держаться рычаги подвески, рулевое управление и педальный узел.

Бензиновый двигатель или электромотор?

Электродвигатели…

Достаточно 0,5-0,75 кВт

преимущества:

• Отсутствие необходимости в бензине
• Отсутствие необходимости в техническом обслуживании (масло и т.д.)
• Отсутствие необходимости «делать папу сзади отверткой»
• Тихая работа.

Бензиновый мотор
скутерный 49,9 см куб

преимущества:

• Укомплектованный вариатор
• Возможность использования обычного тормоза
• И, самое главное, электрический стартер, который удобен как для отца, так и для ребенка.

В недорогом варианте новый двигатель стоит дорого. Расходы на дополнительное топливо, газ и расходные материалы.

Используется универсальный двигатель с прикрепленной начинкой.

Практика показала, что газовые двигатели значительно дешевле электродвигателей.

Бюджетный бензиновый мотор
аналог Хонды Gx160 -200 см куб (Садко, Булат, Кентавр и другие)

При использовании этого мотора появится потребность в дополнительном оборудовании. Не обойтись без изготовления, или покупки автоматического сцепления.

Также понадобится промежуточный вал со звездами (промвал), для обеспечения необходимого передаточного числа. Как вариант, возможна покупка штатного редуктора с автоматическим сцеплением. Это позволит обойтись без промежуточного вала.

Плюсы этого мотора –выносливость и неприхотливость.Продается комплектным, цена нового, ниже чем на скутерный.

Отсутствие электрического стартера затрудняет запуск мотора ребенком (у лодочного мотора есть шнур для запуска).

Двигатель

Выбор двигателя зависит от того, насколько мощный вам нужен багги. Раньше я вам говорил про то, как мы с друзьями хотели переделать в багги мотоблок.

Таким образом, двигатель от мотоблока подходит для езды по городу, а не для супербыстрого автомобиля.

Такие двигатели дешевле, чем мопедные.

Детский багги — бесплатная инструкция

В нашем офисе вы можете получить чертежи детской коляски-мобиля. Просто, доступно и с минимальными затратами. Большинство запросов побудило опубликовать основную информацию, необходимую для понимания объема и сложности работы.

Инструменты

После того, как вы изучили теорию, нужно собрать нужные инструменты:

• Сварка — самая необходимая из них;
• Трубы;
• Двигатель;
• Трубогиб. Кстати, прежде чем покупать или брать в кредит, необходимо уточнить, какой максимальной толщины трубы можно брать для работы с этим инструментом;
• Шлифовальная машина;
• Дрель;
• Доски.

Колеса

В этой ситуации снова появляется мотор-колесо. Эти колеса превосходят все остальные. Например, мотоцикл не выдержит такой нагрузки. Мы продолжим начатую разборку колес мотоцикла.

Подвеска

Независимая подвеска идеально подходит для багги. Японская версия предпочтительнее, если деньги не помеха.

Для установки независимой подвески вдоль машины используются два рычага, при этом второй рычаг сам несет вес подвески. При таком выборе вес багги распределяется равномерно.

Переднюю подвеску лучше всего выполнить на поперечных рычагах в форме А. Такая конструкция дает колесам большую маневренность

Самодельный багги для подростка

Самодельный багги — это отличный способ научить ребенка ездить, привить любовь к технике с раннего возраста. Его конструкция и качество довольно просты. Пошаговые фотографии сборки прилагаются. Багги имеет бензиновый двигатель от силового блока «Садко» мощностью 6.

Этот элемент расположен в задней части машины, а для двигателя сварена отдельная рама из трубы и профиля. Крутящий момент от двигателя передается на коробку передач, а уже через цепную передачу на звездочку ведущей оси заднего колеса.

Рама багги сварена из трубы 22 x 1,5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска очень необычная, полуоси сидят на раме жестко и на двух спаренных амортизаторах от скутера.

Мощности двигателя достаточно, чтобы везти подростка (а взрослые еще лучше катаются на багги)

Что отличает конструкцию машины?

Материалы

1. Бензиновый двигатель мотоблока «Садко»
2. Коробка передач
3. Передние колеса скутера
4. Задние колеса скутера «Тулица»
5. Труба 22х1,5 мм
6. Ведущая звездочка мотоцикла
7. Задняя ось
8. Подшипники кузова
9. Амортизаторы 4 шт.

Средства:

1. Сварочный аппарат
2. Сверлильный станок
3. Трубогиб
4. Шлифовальный станок
5. Набор гаечных ключей
6. Измерительные и регулировочные инструменты
7. Цепкие руки и блестящая голова.

Строим багги для ребенка!

Это не так, как если бы горшки обжигали боги. Прямо сейчас любой желающий может ознакомиться со всей процедурой, начиная с «нулевого» цикла и заканчивая выходом на трассу. В статье дается подробное объяснение и исчерпывающие «пошаговые» инструкции.

По мере подготовки контент будет добавляться.

Цель: первые навыки вождения вашего ребенка, активный отдых на выходных и организация «прокатного» бизнеса

Основа — самый дешевый вариант одноместного багги. Лучший материал для изготовления — самые доступные материалы. Использование ручного точения деталей сокращено до предела.

• Подробная инструкция по изготовлению запасных частей из «подручных» средств (сайлентблоки, полуоси, полуоси (задний мост), рычаги и т.д.).

• Многофункциональные варианты шасси (подвеска в основании рамы) с возможностью крепления фанерного, металлического или пластикового корпуса. Дети гарантированно будут в восторге!
• Многофункциональные варианты шасси (подвеска в основании рамы), с возможностью крепления кузова из фанеры, металла или пластика. Детский восторг гарантирован!

• Нюансы выбора конфигурации багги с бензиновым или электрическим мотором, с ограничениями скорости от 15 до 40 км/ч.

В каких типах каркасов можно использовать материалы?

• Профильная труба 25 x 50 для легкой и прямой рамы. При наличии труб 25 x 25 их можно сварить вместе «скобами» по длине. Второй вариант — еще более надежные гидравлические трубки на внешних рычагах подвески F17 (для верхних рычагов) и F22 (для нижних рычагов). Рычаги лучше сделать длинными, чтобы обеспечить плавную работу подвески, тогда «уйдет» ширина багги на колеса 1250 -1300 мм труба 25 — 34 на каркас безопасности50 см кислородный шланг (для сайлентблоков, с минимальной работой по закручиванию) болты М8 с неполной резьбой на сайлентблоки (6-10 штук) четыре колеса (шины с диском), выбор за вами исходя из вашего бюджета и предполагаемого скоростного состояния багги. Бюджетный вариант — F 400 — колеса 480 мм, ширина 100 мм для колясок. Для электрической тяги и скоростей 10-15 км/ч вагонные колеса являются наиболее разумным выбором. Оптимальный — детский комплект ATV 6 — 7-8 дюймов. Протектор шин в соответствии с личными предпочтениями. Эти шины придадут привлекательный вид багги и будут важны в течение нескольких лет эксплуатации
• Профильная труба 25 x 50 для легкой и прямой основы рамы. Если у вас есть труба 25 x 25, можно приварить «скобы» по всей длине. Второй вариант — еще более прочные
• -образные водяные трубы для наружных поперечных рычагов F17 (для верхних поперечных рычагов) и F22 (для нижних поперечных рычагов). Ручки лучше сделать длинными, чтобы подвеска работала плавно, позволяя «оставить» ширину багги на колесах 1250 — 1300 мм
• Трубки F 25 — 34 на каркасе безопасности
• Кислородный шланг 50 см (для сайлентблоков, с минимальной скруткой)
• Винты M8 с неполной резьбой на сайлентблоках (6-10 штук)
• 4 колеса (шины с диском), выбор за вами, исходя из вашего бюджета и предполагаемой скорости багги. Бюджетный вариант — колеса F 400 — 480 мм, ширина 100 мм для вагонов. С электрическим приводом и скоростью 10-15 км/ч вагонные колеса — самый разумный выбор. Оптимально — детский комплект квадроцикла 6 — 7-8 дюймов. Протектор шин на ваш вкус. Эти шины придадут коляске привлекательный внешний вид и будут актуальны в течение нескольких лет эксплуатации

• Ступицы для 7-8 дюймовых дисков — идеально подходит серия задних ВАЗ2108 (минимизирует количество оборотов у токаря/доработчика и с подшипником). Недостаток: вес. Подходит для колясок с передней и задней подвеской. Цена около 10 долларов США. Альтернатива — токарь (лазерная резка и сварка). Легкие и прочные, непосредственно адаптированные к размеру колес. Производство токарной обработки дорого, требует нестандартных заготовок, и не все токари готовы взяться за эту работу. Если оборудование предназначено для колес каретки, передние ступицы не требуются. Колеса поставляются сразу с внутренними подшипниками F20 мм. Эти же колеса можно использовать сзади, если тележка приводится в движение электродвигателем, предварительно заменив подшипники на втулки. В качестве альтернативы существует возможность установки колеса на приводной вал. Дополнительным вариантом является приобретение заготовок для алюминиевого литья «трехлучевого» типа с последующей обработкой токарем. Их можно использовать спереди и сзади. Основное преимущество — беспроблемная установка тормозных дисков, при необходимости, и малый вес
• Ступицы для 7-8 дюймовых дисков — идеально подходят к задней серии ВАЗ2108 (минимизирует количество визитов к токарю/модификацию и подшипник). Недостаток: вес. Подходит для колясок с передней и задней подвеской. Цена около 10 долларов США. Альтернатива — токарь (лазерная резка и сварка). Легкий и прочный, он может быть адаптирован непосредственно к размеру колес. Производство токарной обработки дорого, требует нестандартных заготовок, и не все токари готовы взяться за эту работу. Если оборудование предназначено для колес каретки, передние ступицы не требуются. Колеса поставляются сразу с внутренними подшипниками F20 мм. Эти же колеса можно использовать сзади, если тележка приводится в движение электродвигателем, предварительно заменив подшипники на втулки. В качестве альтернативы существует возможность установки колеса на приводной вал. Дополнительным вариантом является приобретение заготовок для алюминиевого литья «трехлучевого» типа с последующей обработкой токарем. Их можно использовать спереди и сзади. Главным преимуществом является беспроблемная установка тормозных дисков, если это необходимо, и малый вес.

• Стекловолокно предпочтительнее, так как оно легкое и удобное (покупается и устанавливается за 10 минут). Вариант из фанеры, обшитый поролоном и покрытый «кожзаменителем» или любой другой доступной тканью, стоит дешевле. Профессиональные металлисты согласятся на сиденье из листового металла, вырезанное и согнутое, похожее на спортивное ведро. В этом случае обязательно нужно чем-то проклеить сиденье (звукоизоляция для автомобилей, или туристический ковер (каремат)
• Сиденье предпочтительнее из стекловолокна, так как оно легкое и удобное (купил и поставил за 10 минут). Вариант из фанеры, оклеенный поролоном и обшитый кожзаменителем или любой доступной тканью, стоит дешевле. Профессионалы, работающие с металлом, согласятся на сиденье из листового металла, вырезанное и согнутое, похожее на спортивные ведра. В этом случае обязательно нужно чем-то покрыть сиденье (звукоизоляцией для автомобилей или туристическим ковром (карематом)).

Для первого в жизни багги, сделанного своими руками, всего вышеперечисленного более чем достаточно.

Типы багги

Существует два вида багги – это туристический и спортивный. Туристический – имеет место для пассажира. Спортивный багги должен быть усилен дополнительной рамой. Сама машина не должна весить больше 300 килограмм.

Прежде чем приступить к сборке багги своими руками, необходимо внимательно изучить чертежи. Перед началом любой работы важно изучить основы, потому что ошибки могут привести к некачественной работе.

Установка

Вы должны быть готовы к физической установке двигателя на ваш багги, если вы ранее точно следовали чертежам. Нет необходимости снимать дроссельную заслонку тросового типа, которая прикреплена к двигателю комбайна. Сделав это, вы сможете установить все на педали без необходимости начинать все сначала.

После установки двигателя можно сделать дно у вашего багги. Можно, конечно, обойтись и без него. Кстати, самые первые багги делали без него, но дополнительная защита лишней не будет.

После этого установите сиденье. Здесь лучше не использовать автомобиль OKA или KIA. Мы будем испытывать на нем различные препятствия, потому что он очень жесткий.

В целом, автомобиль подготовлен. Вы должны включить бампер и сигналы поворота, если собираетесь использовать его на дорогах общего пользования.

Прежде чем покорять большие высоты, стоит испытать такой багги на ровной дороге. Вы должны наблюдать за его поведением.

Если же всё хорошо, то вы готовы стать королям самых непроходимых луж и вершин. Будьте готовы ловить на себе взгляды восхищения и обескураживания. А главное, внимание всей детворы в округе, будет ваше.

Чертежи

В следующий раз, когда чертежи будут готовы, а склад запчастей будет готов к работе, мы сможем приступить к работе. В принципе, мы говорим о «багги», доступном для всех.

• Наиболее экономичный вариант (не единственный*)
• Использование легкодоступных или доступных материалов и деталей, большинство из которых для многих автолюбителей, вероятно, пылятся в дальних углах гаража, «дожидаясь лучших времен».

* Если бюджет ограничен, а наличие денег морально обременительно, это руководство станет отличным рецептом для постройки наиболее полной версии багги.

Теперь мы обсудим разработку более значимых проектов:

• Багги для автокросса 4 х 4 с полным приводом

В целом, конструкция этих автомобилей ограничена жестким каркасом и должна полностью соответствовать требованиям заказчика в части «точечного» применения комплектующих деталей (габаритов), зазоров.

Проект, который мы собираемся разобрать по косточкам, представляет собой произвольную программу, которая придерживается определенного алгоритма и построена на прозрачном алгоритме, который мы успешно выполняли множество раз.

Единственная причина появления на нем «дозированной» информации о нем заключается в том, что авторы еще не придумали большинство идей, да и сама постройка багги обещает быть с фантазией.

Концепции «озвучиваются», «составляются», а затем превращаются в веб-сайт, как только у них появляется четкий контур. Даже человек с ограниченным образованием сможет понять всю информацию, потому что она будет представлена в доступной форме. Скажем, аудитору или, не дай Бог, прокурору! В шкафу читателя не должно быть брюк без рукавов — это единственное и главное требование.

Нарисуйте план с грубыми геометрическими размерами:

• ширина 1250 – 1300* мм, база 1350 -1500*мм, общая длина должна «вписаться» в размер 1900 – 2100*мм, в зависимости от кузова, выступающего за пределы колес
• ожидаемый вес при таких размерах багги от 80 до 120 кг (разница будет зависеть от множества факторов).
  колеса Ф400 -450мм, ширина 140-150мм, узкие реально поставить всегда

* можно проставить желаемые значения

Следующий шаг — это формула расчета, позволяющая определить размер рычагов.

• колесо
• кулак поворотный
• рычаг подвески
  сайлентблок
• рама (трапеция подвески, к чему будут крепиться рычаги, в нашем случае «хребет» из профильной трубы)

В простейшем случае нам известны размеры сайлентблоков («самодельный!»).

Создаем «хребет» из профильной трубы вдоль продольной оси, откладываем в направлении рычагов (их размер известен), и берем половину ее диаметра (11 мм, зазор 4м).

Поворотный нудило.

Рисунок костяшки готов (проверено на практике не одним десятком детских и подростковых колясок).

Если этот вариант покажется кому-то «нереальным», существует упрощенная альтернатива (вариант 2 облегченный).

Нет смысла вникать во все эти теоретические выкрутасы Кастора и Акермана, если «жесткий диск мозга» уже переполнен различными формами бессмыслицы. Они не помогут в той модели, над которой размышляют. Но их не избежать при создании более замысловатых скоростных вариантов.

Чертежи есть, «продолжить квест» рекомендует вариант №2. «плюсы» — в плюсах

• Минимальная работа поворота
• Минимальный вес (это может быть небольшой электромобиль, где вес имеет первостепенное значение)
• Максимальное количество доступных материалов.

Повязка состоит из :

В нашей ситуации монтажная часть представляет собой трубу Sa 12 или F21.5*(1/2″) с двумя соединителями под перекладинами. Нам требуется 2 шт. 12, и 2 шт. Так как расположение двигателя и нагрузки на нижний шар (шары) пока не известны, под 14 л.с.

Оси колеса (с вариантами)

• Для легких колясок (электрических) — под подшипник F17 можно прикрутить трубку F17. или под подшипник F20 можно использовать цельнотянутую трубку F 20 x (стенка 2 — 2,5 мм) (при наличии). Это требует обработки наждачной бумагой или шлифовальной машиной с
• -образным кругом для шлифовки цельного вала до тех же размеров.
