Почему возникает повышенная вибрация и как от нее избавиться

Мы понимаем, что любая хорошо сбалансированная деталь относительно оси вращения не создает вибрацию. Биения же возникают там, где нарушен заводской баланс или имеется брак.

Косильная головка обладает довольно большой массой. Поэтому она часто бывает причиной повышенных вибраций, но в каждом случае необходимо изучать этот вопрос на конкретной конструкции.

Своим опытом устранения подобного дефекта на электрокосе Tekhmann DCE-2021B делится владелец коротенького видеоролика MasterLom. Его наработки и идеи могут пригодиться вам в устранении вибраций. Рекомендую посмотреть.

Однако вибрацию может создавать и отсутствие смазки на пружинном валу при его вращении за счет трения о стенки составной штанги. Учтите этот вопрос тоже.

Заканчивая изложение материала отмечаю, что постарался рассказать все, что знаю про ремонт электротриммера своими руками. Опыт его эксплуатации превышает пять лет.

Если же вы встречали и другие дефекты или знаете более эффективные способы их устранения, то отпишите в комментариях. Ваши знания будут полезны другим читателям моего блога электрика.

Что надо знать про устройство электротриммера до начала его ремонта: 2 типа конструкций

Триммеры для скашивания травы с питанием от электричества изготавливаются мощностью от 300 ватт до 2 кВт двумя модификациями. Они отличаются расположением двигателя:

  1. внизу около косильной головки:
  2. сверху составной штанги.

Такие изделия создаются для разных задач, отличаются по весу, мощности, рабочим характеристикам. Первые типы моделей относятся к легким и используются для обработки сложного рельефа садовых дорожек под кустами, около клумб.

Изделия с верхним расположением двигателя позволяют обрабатывать большие площади, отмечаются высокой производительностью.

Оба типа косилок могут работать от бытовой сети 220 вольт. Однако элитные изделия создаются с питанием от встроенного переносного аккумулятора. Чаще всего они применяются на легких моделях, как показано на фото выше.

Пример изделия с верхним двигателем и его компоновку показываю на фото своего ECO GT-800L ниже. Крепление ремнем позволяет повесить косилку на плечо, а ручка обеспечивает удобное управление режущей головкой при косьбе.

Рабочим органом выступает косильная головка с леской. Она же на мощных моделях может дополняться режущим ножом из металла или пластика. Вращающий момент высоких оборотов для нее создает электродвигатель, а передается он кинематической схемой, расположенной внутри составной штанги.

Более детально устройство внутренностей показываю фотографией двигателя со снятой верхней крышкой корпуса на своем триммере. Он не оборудован редуктором. Меня это, кстати, такое простое его исполнение полностью устраивает.

Включение двигателя осуществляется небольшим конечным переключателем с удобной пластиковой крышкой, размещенной в нижней рукоятке.

Где возникают электрические неисправности триммера и как их определить

Так случилось в моей практике, что уже дважды обращались соседи за помощью, когда двигатель у них не включался. Самое интересное то, что он был полностью в рабочем состоянии, а дефект находился внутри шнура удлинителя.

Поэтому я рекомендую начинать разбирательство с проверки его исправности. Для этого достаточно вставить удлинитель в розетку, а на его конце замерить напряжение.

При пользовании отверткой индикатором придется дважды переворачивать вилку питания, проверяя целостность каждой жилы по наличию фазы на контакте розетки.

Если оно отсутствует, то уже имеет смысл искать обрыв проводов в схеме подвода питания. Кстати, недостаточный уровень напряжения тоже может сказаться на работе электродвигателя. Это часто происходит в сельской местности.

Тогда напряжение придется поднять одним из наиболее приемлемых способов для вашего конкретного случая. Иначе электротриммер может работать с перегрузкой, перегреваться. Обратите на это внимание.

Сила ее свечения позволяет косвенным методом судить о величине питания и искать обрыв места жилы в удлинителе. Провод придется просто перебирать руками по всей длине. Пропадание контакта обычно происходит около розетки, где чаще всего создаются колебания при косьбе.

Если же с питанием все нормально, то нам потребуется доступ к внутренней электрической схеме. Для этого необходимо вскрыть винты крепления корпуса. Они все расположены с одной стороны, включая саморез, фиксирующий штангу.

Обе половинки корпуса кроме винтов держатся на пластмассовых замках с защелками. Их необходимо открыть любым плоским и тонким металлическим предметом, например, лезвием ножа или отвертки.

После этого верхняя крышка легко снимается. Сразу же рекомендую взять фотоаппарат, сделать снимок укладки проводов по многочисленным внутренним каналам и углублениям. Фотография поможет в будущей сборке.

После этого можно приступать к внутреннему осмотру и анализу исправности всех электрических компонентов схемы.

Двигатель работает, а косильная головка не вращается: в чем причина

Поломка связана с прекращением передачи крутящего момента двигателя на рабочий орган. Дефект может возникнуть в любом месте передаточного звена. Чаще всего в моделях с редуктором причина кроется в износе рабочих граней шестерни.

Причем если износились зубья на одной, то менять надо сразу обе, ибо вторая тоже пострадала.

Неисправности шестерен редукторов чаще всего возникают после пропадания в них смазки, на что, кстати, обращает внимание каждый производитель.

Дело в том, что конструкция корпуса редукторов триммера не делается полностью герметичной. Иначе его стоимость сильно возрастет. Шестеренки всегда должны работать в смазке, а она расходуется. Если ее не пополнять, то поломки неизбежны, что и происходит довольно часто.

У более дешевых конструкций без редуктора шпуля катушки своим донышком закреплена через пластмассовую втулку к валу. При постоянных нагрузках происходит нагрев пластика, а в процессе эксплуатации втулка изнашивается, головка начинает болтаться.

При достижении критического значения люфта втулка подлежит замене.

Как безопасно проверить работу выключателя

Электрические коммутации выполняет малогабаритный переключатель, имеющий два фиксированных положения:

  1. отключено, обеспечивающее разрыв силового контакта при отпущенной кнопке микрика;
  2. включено — при нажатой.

Его срабатывание необходимо проверить омметром или прозвонкой. При опущенной кнопке показания на табло будут свидетельствовать об очень большой величине сопротивления — ∞ или 0L, как на моем приборе.

При нажатии на кнопку пальцами возникает электрический контакт, а сопротивление резко снижается практически до нулевого значения.

Как вызвонить электрические провода

Выявить обрыв жил или пропадание электрического контакта в любом месте схемы позволяет прозвонка участка цепи или замер его сопротивления мультиметром в режиме омметра.

Для этого достаточно использовать даже упрощенную схему коллекторного двигателя, показанную выше. Она позволит последовательно проверять все участки цепей подвода напряжения к электродвигателю.

Показываю этот процесс на отрезке от вилки кабеля питания до контакта выключателя.

При замере использую свой карманный мультиметр Mestek MT-102. Он показал сопротивление 9,3 Ома, что вполне допустимо. Если же будет выявлен обрыв, то с этим местом придется разбираться дальше.

Таким способом между всеми участками последовательно делается замер, определяется место обрыва. Не забываем про термореле. Оно в холодном состоянии всегда должно иметь замкнутый силовой контакт.

Если электротриммер подвергался разборке посторонним человеком и не работает, то имеет смысл полностью оценить правильность монтажа электрической схемы.

Как передается вращающий момент от двигателя на косильную головку: 3 составных части кинематической схемы

В работе участвуют:

  1. электродвигатель;
  2. кинематика составной штанги;
  3. косильная головка с леской или ножом для травы.

Обращаю внимание, что только на наиболее мощных моделях может дополнительно стоять редуктор.

Он используется для понижения оборотов и, соответственно, повышения мощности на выходном валу.

На одних конструкциях он располагается сразу после двигателя, встроен в его конструкцию.

У других моделей он может находиться снизу сборной штанги: сразу под косильной головкой и защитным чехлом.

Любой из этих редукторов состоит из двух шестеренок, передающих вращение. На верхнем фото они имеют цилиндрическую форму с косым зубом, а на нижнем — коническую, ибо изменяют вращение под косым углом.

Передача крутящего момента от двигателя выполняется стыковочным узлом, состоящим из цилиндрической втулки с прямоугольным отверстием. В него вставляется наконечник пружинного вала соответствующей формы, расположенный внутри алюминиевой трубки.

Штанга триммера состоит из двух половинок, соединенных последовательно. Каждая часть составлена из трех вставленных друг в друга деталей:

  1. внешней тонкостенной защитной трубки, выполненной из алюминиевого сплава;
  2. пластиковой вставки;
  3. пружинного вала.

Сочленение штанги выполнено на середине ее длины с помощью переходника с винтовым соединением, позволяющим складывать всю конструкцию для удобной перевозки на транспорте.

Снизу расположена косильная головка с защитным кожухом. Для обрезки излишков лески на нем стационарно установлен нож, уменьшающий ее длину до оптимальной величины.

Как предотвратить неисправности косильной головки, связанные с совершением типичных ошибок домашними «умельцами»

Триммерные головки создаются тремя видами конструкций, подразумевающими выдачу лески одним из способов:

  • вручную;
  • полуавтоматически;
  • автоматически.

На подавляющем количестве изделий используется полуавтоматическая подача лески. Она же допускает ручной режим регулировки длины режущего участка.

Большое количество поломок связано с нарушением правил эксплуатации, рекомендованных производителем, когда триммер начинает работать за пределами своих возможностей. К ним относятся:

  • значительное превышение диаметра режущей лески, ведущее к повышенной нагрузке на двигатель, промежуточные валы, редуктор и механические детали головки;
  • установка самодельных ножей или цепей вместо штатных конструкций;
  • неправильная намотка лески.

Вот такие самоделки наподобие «вечной лески для триммера» не только повреждают кинематику газонокосилки, но и травмируют людей, причиняя вред их здоровью. Не советую этим заниматься. Никакой экономии здесь нет.

Как проверить исправность электродвигателя на триммере

Работа проводится в два этапа:

  1. внешний осмотр;
  2. электрические замеры.

На что обращать внимание при внешнем осмотре

Самым проблемным местом обычно бывает щеточно-коллекторный узел и подшипники В идеальном состоянии пластины коллекторного механизма должны сверкать чистотой и быть отполированными, щетки целыми и ровными, а подшипники легко вращаться без люфта.

Показанное на фото ниже небольшое загрязнения угольной пылью от щеток считается рабочим и вполне допустимо.

Такой нагар при профилактическом осмотре желательно смыть этиловым спиртом, одеколоном или даже простой водкой. После этого медные пластинки протирают чистой ветошью, обращая внимание на отсутствие забоин, трещин, царапин.

Ниже показываю изношенные коллекторные пластины, поврежденные плохим прилеганием щеток вследствие большого их износа или ослаблением пружин.

Такой коллектор при работе создает постоянное искрообразование или даже круговой огонь по всей поверхности окружности.

Подобное состояние допускать нельзя.

Как выполнить электрические замеры

У меня на сайте отдельной статьей подробно расписана проверка любого электродвигателя мультиметром. В ее конце рассказываю о трех методиках проверки коллекторных двигателей.

Ниже же привожу две картинки оценки состояния сопротивления ротора мультиметром и косвенным методом измерения. Технология их проверки изложена в той же статье.

Кроме обмотки ротора может возникнуть повреждение на статоре. Способ выявления описан там же.

При перегреве обмоток из-за повышенных нагрузок возможно повреждение изоляции и возникновение межвитковых замыканий. В этой ситуации двигатель не сможет развивать обороты при номинальной мощности.

Такую проверку проводят под нагрузкой или снятием вольтамперной характеристики, что не так просто сделать в домашних условиях не подготовленному человеку.

Владелец видеоролика Elektromaster BY подробно показывает проверку якоря и статора в домашних условиях.

Ремонт поврежденного электродвигателя начинающему мастеру вряд ли по силам, а по стоимости он примерно равноценен приобретению только что выпущенного на заводе.

В отдельных случаях при обнаружении подобной поломки бывает экономически выгоднее даже приобрести новый триммер с более подходящими техническими характеристиками.

Особенности устройства электрической схемы: кратко

Базовой частью служит типичный коллекторный двигатель, в котором движение ротору в подшипниках придает вращающееся электромагнитное поле обмоток статора.

Сейчас читают:  Как Намотать Леску На Катушку Триммера Bosch - NZIZN.RU

Электрический ток, совершающий основную работу, протекает по замкнутой цепи всех обмоток через щеточно-коллекторный механизм.

У подавляющего большинства двигателей в качестве защиты от перегрева изоляции обмоток используется термореле. При ремонте рассматриваем его как обычный силовой контакт в замкнутом состоянии.

При критическом нагреве лака проводов он просто разомкнется и прервет действие электрического тока.

Все элементы электросхемы соединены проводами и клеммами между собой в последовательный участок. Короткий кабель с вилкой выведен наружу для подключения к удлинителю.

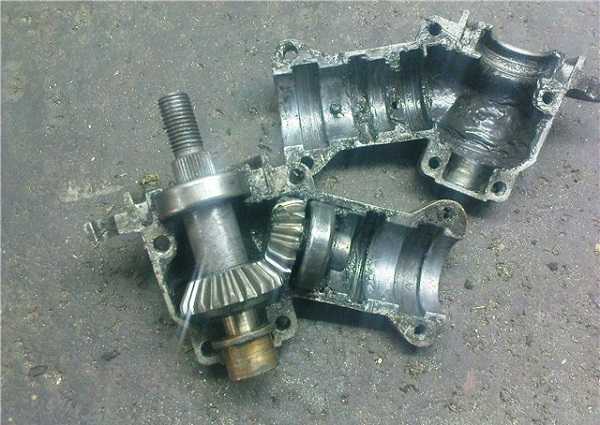

Разборка редуктора для его проверки и замены смазки и частицами износа

Для этого отсоединяем от редуктора кожух и штангу с валом внутри. Со шпинделя снимаем рабочий орган, и промываем шестеренный узел, чтобы было удобней его разбирать.

Выкручиваем болт-пробку, но его можно оставить на месте, т. к. он никакой силовой нагрузки не несет.

Затем извлекаем из корпуса ведущую шестерню. Для этого с помощью специального съемника удаляем из кольцевой прорези стопорное кольцо, которое удерживает в нужном положении в корпусе блок ведущей шестерни.

Поскольку подшипники своим наружным кольцом установлены в гнездах с натягом, извлечь их непросто. Чтобы облегчить эту задачу, нагреем корпус редуктора в районе подшипников строительным феном.

Как только металл корпуса нагреется, он расширится, и натяг исчезнет. Теперь можно без труда извлечь из корпуса блок ведущей косозубой шестерни с двумя одинаковыми спаренными подшипниками.

Приступаем к извлечению из корпуса редуктора блока ведомой шестерни со шпинделем. Здесь вначале удаляем пассатижами с узкими губками центрирующую втулку, затем сальник, поддев его отверткой или каким-либо другим подходящим для этого инструментом.

Также, как и в первом случае, вытаскиваем удерживающую деталь, сжав ее с помощью съемника стопорных колец, используя для этого отверстия в замке.

Нагреваем феном корпус редуктора в районе расположения подшипников блока ведомой шестерни и через некоторое время вытаскиваем его, слегка потянув за шпиндель.

Ремонт триммера champion своими руками

Подробно: ремонт триммера champion своими руками от настоящего мастера для сайта vseopilah.ru.

Современные технологии и техника позволяют производить лучшие и оптимальные технические решения, которые становятся эффективными помощниками при обустройстве дачного или приусадебного участка. Зеленый газон и другие насаждения могут быстро разрастаться, для приведения в порядок придомовой территории и стрижки газонов используется бензокоса, которую по-другому называют мотокосой или триммером, бензокосилкой.

Традиционные косы неудобны и небезопасны в применении, требуют значительных затрат времени и собственных сил, которые помогут сэкономить бензокосы, сочетающие в своей конструкции функциональность и практичность. На фото бензокос можно увидеть различные высокотехнологичные приспособления, которым присущ комплекс эксплуатационных характеристик, включающий такие параметры как повышенная производительность и длительный срок эксплуатации.

Удобный и надежный триммер — это техническое приспособление, состоящее из отдельных механизмов, деталей и элементов, которые могут износиться, прийти в негодность и повредиться в ходе интенсивной эксплуатации.

Даже при проведении регулярного технического осмотра, процедур по уходу и бережном хранении такие приспособления и их отдельные детали требуют починки и даже замены, все процедуры по ремонту можно произвести самостоятельно.

Краткое содержимое статьи:

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-2-1-233x200

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-3-1-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-4-1-233x200

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

  • верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
  • средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
  • нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-1-2

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

  • неисправность двигателя, за счет которых бензокоса не заводится и не работает;
  • усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
  • увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
  • медленное и слабое функционирование режущей лески при недостаточных оборотах;
  • засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
  • быстрое и частое засорение карбюратора за счет применения некачественного топлива;
  • засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-50-233x200

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-52-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-38-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-43-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-45-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-46-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-48-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-49-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-51-233x200

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел.

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

  • наличие топлива в бачке и смазки в основных узлах;
  • исправность свечи зажигания и ее работоспособность;
  • чистоту топливного и воздушного фильтра мотокосы;
  • засоренность выпускного канала и сапуна устройства;
  • качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

  • продувка топливного шланга для устранения возможного засорения элемента;
  • проверка и замена прокладки, находящейся между двигателем и карбюратором;
  • определение герметичности и поддержания постоянного давления в агрегате.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-12-233x200

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-1-3-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-2-2-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-4-2-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-5-1-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-6-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-7-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-8-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-9-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-10-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-11-233x200Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-14-233x200

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-3-2

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-1-4

Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-7-1

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-6-1

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Изображение - Ремонт триммера champion своими руками proxy?url=http://landshaftdizajn.ru/wp-content/uploads/2021/11/Remont-benzokosyi-2-3

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Незаменимым инструментом современного дачника или владельца частного дома является бензокоса, которая позволяет эффективно и качественно привести прилегающую территорию в порядок. Период активного использования мотокос приходится на позднюю весну до октября месяца. Современные агрегаты оснащаются мощными и выносливыми ДВС, усиленной трансмиссией и основными узлами. Несмотря на это, физический износ, производственный брак или неправильная эксплуатация ведут к выходу из строя триммера. Для того чтобы произвести ремонт триммера своими руками необходимо иметь как минимум базовые знания в области техники и небольшой опыт ее ремонта.

Основным узлом любого бензинового инструмента является двигатель внутреннего сгорания (ДВС), который посредством различных способов передает вращательный момент на исполнительный орган. В современной бензокосе в качестве элемента трансмиссии между мотором и триммерной головкой используется дюралевая штанга (труба), внутри которой расположен приводной вал.

Благодаря высоко оборотистому двигателю частота вращения лески может достигать 13 тысяч оборотов в минуту в зависимости от производителя косы. С целью исключения механических и температурных повреждений редуктора в его корпусе предусмотрено специальное отверстие для введения смазки в виде мазей. В качестве облегчающего для владельца гарнитура при длительной работе все модели мотокос оснащаются прочным ремнем через плечо.

Вне зависимости от производителя практически каждая модель поставляется с леской и стальными ножами.

Поперечное сечение ПВХ лески для триммера может варьироваться от 1.5 до 3.0 мм.

Сделанная из прочного полимера, во время косьбы она подвергается интенсивному износу и, как следствие, обрыву. Потому время от времени необходимо проверять наличие лески в головке и при необходимости производить ее замену. Рекомендуется приобрести дополнительную шпульку для быстрой ее замены на катушку с закончившейся леской.

Представленные сегодня на рынке триммеры с ДВС комплектуются D-образной, U-образной или Т-образной рукоятью, где размещены основные органы управления агрегатом. Например, в косе с U-образной рукояткой клавиша дросселя и тумблер «стоп/пуск» расположены на правой ручке. В D-образном исполнении ручки клавиша регулировки газа размещена непосредственно на штанге.

Ввиду наличия множества узлов и деталей, ремонт триммера своими руками подразумевает устранения поломок, которые препятствуют его нормальной работы. Следует отметить самые основные неисправности бензиновых кос:

  1. Двигатель триммера не набирает обороты;
  2. Поломка цилиндро-поршневой группы (ЦПГ);
  3. Неисправности зажигания;
  4. Отсутствует соединение между ДВС и триммерной головкой;
  5. Механические стуки при работы агрегата.
  6. Ремонт ЦПГ бензокосы

Основным узлом любого двигателя внутреннего сгорания является цилиндро-поршневая группа (ЦПГ), выйти из строя которая может из-за износа деталей частей или низкого качества топливной смеси.

Смазка трущихся узлов в бензокосе осуществляется посредством добавления в бензин определенной пропорции масла. Этот процесс может быть нарушен из-за старого масла, выпадающего в виде осадка. В данной ситуации при запуске триммера мотор сильно перегревается и за считанные минуты происходит самая дорогостоящая поломка. Для устранения возникшей неисправности потребуется полная замена ЦПГ, а именно: поршня, сальников, цилиндра и поршневых колец. Если Вы не являетесь мастером по ремонту ДВС и не имеете опыта работы с техников, то исправить двигатель вряд ли получится без помощи специалиста. Подробно с этапами ремонта поршневой триммера можно ознакомиться тут.

При выходе из строя зажигания бензокосы пропадает искра на свече и, как следствие, не происходит воспламенение топливной смеси.

Конструкция свечи зажигания косы

Достаточно важно в сложившейся ситуации не спешить с заменой катушки, поскольку причина поломки может заключаться в отсутствии контакта в переключателе на ручке управления.

Немаловажным моментом при поиске неисправностей зажигания триммера будет диагностика сечи, где расстояние между боковым и центральным электродом должно составлять 0,5-0,7 мм. Кроме того, необходимо обратить внимание на уплотнительное кольцо из стали на свече, потеря целостности или деформация которого может привести к травлению воздуха из камеры сгорания и, как следствие, снижению мощности косы.

Сейчас читают:  Триммеры и косы бензиновые: купить триммер и косу ...

Маховик зажигания с катушкой

Если замена проверка электрической цепи, свечи и ее контактов не дала положительных результатов, то стоит обратить внимание на модуль зажигания триммера, а именно на зазор с маховиком. Вне зависимости от конструктивных особенностей и производителя бензокосы, расстояние между катушкой зажигания и маховиком должно быть не более и не менее 0,2 мм. Для восстановления оптимального значения зазора потребуется расслабить болты крепления катушки и специальным мерным щупом выставляем зажигание триммера.

Явным признаком неисправности системы питания двигателя является отсутствие следов топливной смеси на электродах свечи, что может быть связано со следующими дефектами:

Составляющие топливной системы триммера

  • в связи с засорившимся отверстием в бензобаке создается вакуум, который препятствует нормальному перетеканию бензина в карбюратор;
  • в виду низкого качества топлива и попадания посторонних частиц засорился топливный фильтр, установленный в бачке;
  • не поступление смеси в камеру сгорания в результате засоренности карбюратора.

Оперативно определить причину неисправности можно путем демонтажа ведущего к карбюратору топливного шланга. Если топливная смесь вытекает тонкой струей, то стоит обратить внимание на карбюратор. При отсутствии струи необходимо прочистить тонкой иглой сапун (небольшое отверстие в крышке бензобака) или заменить топливный фильтр.

Если топливо поступает в карбюратор, то необходимо произвести его прочистку или регулировку. Регулировка карбюратора триммера подразумевает восстановление оптимального смешивания топливной смеси.

Карбюратор триммера с винтами настройки

Для этого обращаем внимание на три регулировочных винта: максимальных оборотов (H), минимальных (L) и холостого хода (LA). Для начала настройки требуется полностью закрутить винты H и L и отпустить на 1 оборот каждый. После заводим косу и даем прогреться ей 10 минут для регулировки системы питания в рабочем режиме. После разогрева ДВС нажимаем на клавишу подачи газа до упора (12 000 об/мин). Восстанавливаем режим холостого хода путем выворачивания винта LA. Как только головка триммера начала вращения, необходимо завернуть винт до ее остановки.

Одной из частых неисправностей бензокосы является некорректная работа ДВС, а именно падение мощности при увеличении оборотов (коса глохнет).

Причина такой работы заключается в засорении выхлопной системы частицами сгоревшего масла. Зачастую производители делают глушители сборными и произвести очистку достаточно просто. Если же конструкция искрогасителя неразборная, то его нужно поместить в воду с моющими средствами, а после просушить обычным или промышленным феном. Частое засорение системы выхлопа говорит о несоблюдении пропорций масла и бензина.

Очень часто жалобы владельцев бензиновых триммеров связаны с разного рода неисправностями карбюратора. Конечно, лучше всего в таком случае обращаться за помощью к специалистам в данной сфере, для которых ремонт карбюраторов бензиновых триммеров является неотъемлемой частью профессии. Однако если вы все-таки знакомы с основными принципами работы карбюратора триммера, можно попробовать разобраться в проблеме самому, чтобы не переплачивать деньги в сервисе, так как иногда поломка может быть действительно несерьезной.

Изображение - Ремонт триммера champion своими руками proxy?url=http://stroysvoy-dom.ru/wp-content/uploads/2021/09/156866-4074071-55f6af5bec32-300x234

Данная статья как раз предназначена для того, чтобы помочь вам справиться с неисправностью.

Далее будут разобраны наиболее часто встречаемые поломки и причины их возникновения.

Изображение - Ремонт триммера champion своими руками proxy?url=http://stroysvoy-dom.ru/wp-content/uploads/2021/09/trimmer-engine-control2-300x207

Первым делом следует в целом осмотреть карбюратор и выяснить, не наблюдается ли подтекания топлива.

Если выяснилось, что проблем с топливом нет, необходимо снять карбюратор с двигателя и проверить состояние прокладки, расположенной рядом с карбюратором.

Если и здесь не наблюдается никаких неисправностей, можно попробовать провести проверку карбюратора на степень герметичности.

Для этого можно приобрести специальный прибор, входящий в состав наборов инструментов для ремонта ремонт карбюратора мотокосы и представляющий собой особый манометр, который, собственно, и проверяет герметичность.

Если не хочется тратиться на его приобретение, можно воспользоваться обычным медицинским тонометром, на котором просто нужно поменять манометр.

В процессе использования данного устройства, обращайте внимание на показание.

В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора.

Если же давление через определенное время начинает снижаться, значит, проблемы все же есть.

Они могут быть связаны с повреждениями каких-либо деталей карбюратора.

Изображение - Ремонт триммера champion своими руками proxy?url=http://stroysvoy-dom.ru/wp-content/uploads/2021/09/trimmer-engine-control-300x200

Прежде чем бежать в ближайшую мастерскую по ремонту или специализированный магазин по продаже тримеров и запчастей попробуйте разобраться самостоятельно в возникшей проблеме. Извините за банальность, но карбюратор мотокосы — это не космический корабль внеземной цивилизации, и его ремонт вполне возможно произвести своими руками. Для уверенности в своих действиях ознакомьтесь с пошаговой инструкцией, представленной в этой статье.

Ремонт триммера champion своими руками

Визуальный осмотр карбюратора поможет выявить подтекание топлива ипосос воздуха, но главные причины отказа устройства кроются внутри. Поэтому чтобы определить и главное исправить поломку карбюратор нужно разобрать.

Чтобы разобрать карбюратор мотокосы много усилий не нужно.

Достаточно отвинтить четыре винта с одной стороны

и два с другой. Сделать это можно при помощи обычной крестовой отвёртки. Аккуратно откручиваем винты и складываем в сторону. Они могут понадобиться при сборке. Желательно перед разборкой стол застелить белой тканью, чтобы было видно все, даже самые маленькие детали, которые могут выпасть при разборке.

Разборку начинаем со стороны системы подачи топлива.

Снимаем праймер – пузырёк подкачки, что примечательно, при сборке установить детали карбюратора неправильно просто невозможно. Изделия имеют характерные отливы и отверстия.

Теперь снимаем мембрану. Именно она выполняет функцию перекачки топлива в карбюратор.

При вибрации мембрана другой стороной оказывает давление коромысло механизма и поднимается игла, которая, в свою очередь, открывает отверстие и происходит подача топлива.

Снимаем крышку карбюратора с механизмом впрыска.

Далее, установлена еще одна мембрана. Её аккуратно снимаем.

Под мембраной находится еще одна прокладка. Её тоже бережно убираем, ни в коем случае не повредив.

Дальше переходим к демонтажу деталей с обратной стороны карбюратора. Как и, говорилось ранее, откручиваем два болта. Это уже система подачи воздуха.

Здесь расположена задвижка, которая при прибавлении «газа» открывается и увеличивает приток воздуха в двигатель.

После ее снятия в руках остаётся голый корпус. Карбюратор разобран.

Определение неисправностей и их устранение

Теперь стоит обратить внимание на неполадки, которые случаются при работе карбюратора и способы их устранения.

Первое, что случается, это забиваются грязью отверстия и жиклеры в системе подачи топлива. Не помогают фильтры, установленные в баке и непосредственно в карбюраторе. Они все же пропускают небольшие частицы, которые и становятся причиной отказа мотокосы.

Теперь нам нужно достать иглу.

Для этого откручиваем болтик на механизме, придерживая его пальцем. Дело в том, там есть пружина и неосторожное действие приведет к тому, что она потеряется.

Достаем иглу см фото и пружину.

Чем выполнить продувку. Самый действенный способ – это применение ультразвуковой ванны.

Она наполняется либо специальной жидкостью, либо бензином, туда помещается карбюратор и под действием ультразвука, так называемого эффекта кавитации, каналы прочищаются от загрязнений.

Второй вариант прочистки сжатый воздух.

Можно воспользоваться, имеющимся в хозяйстве, компрессором и выполнить прочистку каналов карбюратора. Однако, такой метод эффективен, если загрязнение не очень большое.

Если же под рукой нет ни ультразвуковой ванны, ни компрессора, то прочистку можно осуществить третьим способом при помощи специального баллона для очистки карбюратора. Они продаются практически во всех автомагазинах и супермаркетах. Цена невысокая и равняется примерно 2-3 $. Хватает такого баллона на 4 или 5 продувок.

Теперь нам нужно продуть каналы в корпусе и крышке карбюратора. См фото.

Еще частица грязи может застрять под иглой. См. фото. Это тоже приведет к отказу мотокосы.

Важно! При прочистке карбюратора ни в коем случае нельзя пользовать иголочками, булавочками или проволочками. Даже малейшая царапина выведет карбюратор со строя. Его придется менять целиком.

Он расположен на крышке карбюратора и представляет собой мелкую металлическую сеточку. Его загрязнение происходит очень часто. Это связано с осаждением на ней масла, присадок, грязи.

Порой при разборке на сетки обнаруживается определенная плёнка. По этому карбюратору не хватает топлива и мотокоса либо не заводится, либо работает с перебоями. Способы прочистки идентичны первой причине: ультразвуковая ванна, компрессор или баллончик со специальным раствором. Кроме того если сеточка забита основательно нужно взять мягкую кисточку для акварельных красок, мокнуть ее в бензин и аккуратно ее промыть, не повредив.

Они имеют способность изнашиваться в процессе эксплуатации. От длительного использования они деформируются, растягиваются, теряют эластичность, некачественное топливо их разъедает, и уже не могут хорошо выполнять свои функции. Это касается и самой иглы. Дело в том, что она покрыта тонким слоем резины, который в процессе работы изнашивается и уже не может плотно входить в отверстие. Мотокоса начинает работать с перебоями. Для устранения такой поломки необходимо заменить все изношенные детали. Где их взять?

В специализированных магазинах садовой техники продается ремкомплект для карбюратора мотокосы определенной модели. Стоимость такого ремонтного набора в пределах от 40 до 60 гривен.

Он включает в себя две мембраны, прокладку, игольчатый клапан и пружину.

Все быстроизнашиваемые детали карбюратора можно заменить. Поэтому не следует спешить и покупать новый, да и в мастерскую тоже бежать не нужно, ремонт под силу любому пользователю мотокосы. Профессионалы утверждают, что качество комплектующих в ремкомплекте, даже превышает характеристики родных деталей карбюратора. Поэтому качественно отремонтированный узел будет работать лучше, чем новый.

Кроме того, может выйти со строя кнопка-пузырек для ручной подкачки топлива. Воздействие на нее бензина приводит к тому, что при длительной эксплуатации, резину разъедает и она начинает слипаться или под воздействием низких температур, например, при хранении, лопается. Кнопку при необходимости тоже следует заменить. К тому же стоимость у нее небольшая и никак не повлияет на размер бюджета ремонта.

На основании вышеизложенного можно сделать вывод, что основных неисправностей карбюратора всего три: засорение каналов, загрязнение фильтра тонкой очистки и выход со строя комплектующих. В первых двух случаях достаточно прочистки, а в третьем поможет ремкомплект.

Собрать карбюратор мотокосы совсем несложно. Необходимо выполнить все действия в обратном порядке:

В крышке карбюратора установить пружину и игольчатый клапан. Придерживая пальцем пружину закрутить болт крепления.

Привинтить к корпусу изделия двумя винтиками задвижку системы подачи воздуха.

Перевернуть карбюратор и перейти к сборке системы топливной системы. Сначала необходимо поставить прокладку.

Поставить крышку карбюратора.

Установить основную мембрану.

Устанавить пластину с кнопкой ручной подкачки топлива и закручиваем четыре винта.

Карбюратор собран и готов к дальнейшей эксплуатации.

В первый раз ремонт карбюратора мотокосы может показаться сложным процессом, но если придется разобрать его вторично, то эта процедура не вызовет особых затруднений.

Если же вы не обнаружили ни одной из перечисленных проблем в своем карбюраторе, рекомендуется обратиться за помощью в специализированный сервис.

На триммерах, кроме электрических моторов, устанавливаются бензиновые двигатели внутреннего сгорания. Данный механизм требует к себе особого внимания, поскольку при неправильной настройке он либо откажется работать, либо будет работать с перебоями и потерей мощности. В основном, настройка двигателя заключается в регулировке подачи горючего, и делается это с помощью карбюратора триммера.

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Сейчас читают:  Не работает машинка для стрижки волос: диагностика и ремонт

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

  • продолжительная работа триммера;
  • использование непригодного топлива;
  • попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

  • происходит обеднение горючей смеси;
  • затрудняется запуск двигателя;
  • появляются перебои в работе мотора;
  • повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

  • повреждению поршня;
  • возникновению затруднений при запуске;
  • обеднению горючего;
  • неправильной работе двигателя.

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

  • недостаточное и неправильное обслуживание воздушного фильтра;
  • воздушный фильтр поврежден;
  • воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Регулировка карбюратора необходима в следующих случаях:

  • новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
  • изменился состав топлива (марка масла и бензина);
  • поменялась погода (стало жарко, холодно);
  • изменилось разрежение воздуха (касается горных районов);
  • после длительного хранения;
  • возросла нагрузка на двигатель (после смены инструмента и т.д.);
  • вследствие вибрации винты регулировки самопроизвольно выкрутились;
  • увеличился расход топлива, карбюратор переливает горючее;
  • на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
  • мотор заводится и сразу же глохнет или плохо набирает обороты;
  • в цилиндр не поступает бензин;
  • большое количество выхлопных газов.

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Важно! Если допустить работу двигателя на полных оборотах более 10 сек, то он может выйти из строя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Ремонт триммера champion своими руками

Оцените статью:

Устройство редуктора и смазка

Зубчатое зацепление, вращающееся в подшипниках, находится в корпусе, состоящего из двух симметричных половин, и, стягиваемых между собой болтами. Ведущая шестерня получает вращение от двигателя по штанге, которая заканчивается шлицами (обычно их 7 или 9), ведомая передает вращение шпинделю, служащего для насаживания рабочего органа – барабана с леской, тросиков или режущего диска.

Подшипники шестерни со стороны шпинделя закрыты сальником, защищающим опоры и смазку в них от загрязнения. Для ее пополнения на корпусе предусмотрен болт, открутив который можно добавлять смазку в процессе эксплуатации инструмента.

Регулярная смазка шестерен редуктора мотокосы настолько важна, что об этом стоит поговорить отдельно. Если исключить работу с режущими диском, когда он цепляется за камень или бордюр и посылает встречный ударный импульс в редуктор, что приводит к поломке зуба ведомой шестерни, части которого постепенно портят все зацепление, смазка может отсрочить ремонт этого важного узла и продлить срок службы в несколько раз.

Оставьте комментарий

Adblock
detector
