Основные материалы:

  • двигатель от мотокосы;
  • моторчик от электроусилителя руля;
  • сварочные провода;
  • держатель электродов;
  • монтажный уголок;
  • ручка тормоза велосипеда;
  • листовой металл.

Подробное описание изготовления генератора

Для генератора нам понадобится небольшой синхронный электродвигатель. Подходящие установлены в сигвеях и электросамокатах.

Снимем колесо, в котором и находится двигатель, который будет в дальнейшем служить как генератор.

Открутим 6 болтов верхней крышки и с помощью крупной отвертки «разбортируем» колесо.

Используя разводной ключ, усилием извлекаем двигатель из маховика. Нам необходимо закрепить звездочку на обратной стороне маховика. Сделаем отверстия и приклеим с наружной стороны гайки.

Не допускайте, чтобы на магниты маховика «приклеивались» мелкие предметы или металлические опилки.

Вставим болты и затянем такими же гайками с внутренней стороны. Удалим схему управления: она больше не понадобится. Поставим на место двигатель и закроем крышку.

В качестве привода будем использовать бензиновый двигатель газонокосилки.

Соединим вал с муфтой.

Установим на конец вала маленькую звездочку.

Основание изготовим из двух алюминиевых профилей, к которым прикрутим металлическую пластину на такую высоту, чтобы звездочка генератора свободно вращалась.

Закрепим генератор на пластине.

Наденем цепь.

Для устойчивости конструкции поставим еще две поперечные пластины с прорезиновыми ножками.

Бензобак изготовим из пластиковой бутылки: вставим две трубки в пробку, на которые натянем шланги подачи топлива.

Важно! Бутылка должна закрываться герметично. Обязательно убедитесь, что через пробку не происходит утечка бензина.

Напряжение на выходе генератора будет трехфазным нестандартной величины. Для того, чтобы можно было использовать его для освещения, необходимо выпрямить его с помощью электронного преобразователя.

Другой вариант привести выходное напряжение к стандартным значениям – установить на выход генератора трансформатор. При этом, вероятно его придется доработать: увеличить или уменьшить количество витков на вторичной обмотке.

Автомобильный мотор

Пусть это не покажется слишком амбициозной идеей. Найти на авторынке двигатель от «Москвича» или «Запорожца» не составит труда. Стоимость копеечная, можно купить сразу два, на запчасти.

Ремонтируются такие агрегаты изолентой и пассатижами. Если уважаемый читатель иного мнения – для вас данный материал не руководство к действию, а просто интересная информация.

Автомобильный мотор
Переделка такого мотора в привод для бензогенератора своими руками, не представляет сложности. Установить на прочный фундамент, вывести педаль газа и сцепления на ручной привод, и можно использовать даже коробку передач.

Популярное: Сварочный стол своими руками: пошаговая инструкция

Главное преимущество – фактически неограниченный период работы. Охлаждение мотора от ЗАЗ воздушное, он сам себя обдувает. Вам не придется даже подключать электростартер для бензогенератора своими руками, мотор просто заводится ключом от штатной системы запуска.

Мощность 30-40 л/с позволяет собрать генератор 10 кВт. Правда это будет скорее стационарный, чем мобильный вариант.

Вариант изготовления генератора 220в своими руками

Среди существующих проектов самодельных генераторов электроэнергии привлекательной конструкцией для дома видится вариант проекта на базе привода классической газонокосилки. Техника с моторным приводом  для «сенокоса» находит широкое применение и в быту, и в социально-хозяйственной сфере.

Газонокосилка навесная, ручного применения, оснащается небольшим лёгким мотором, но обладающим высокой производительностью. Так вот, привод ручной газонокосилки вполне допустимо использовать для генерации электроэнергии. Рассмотрим подробнее этот момент.

Мотор газонокосилки для домашнего генератора
Мотор от газонокосилки, бывший в употреблении, но остающийся работоспособным, допустимо успешно применить в качестве привода домашнего генератора

Мотор газонокосилки доступен на рынке как отдельный модуль. Средняя стоимость таких приводов 7-9 тыс. руб. Однако с не исключается применение моторов бывших в употреблении, а также моторов, демонтируемых на время от существующей конструкции газонокосилки.

Всё-таки эта техника используется нерационально (всего пару месяцев), если учитывать годичную эксплуатацию. Дополнительное применение в качестве привода генератора сделает использование мотора газонокосилки более рациональным и практичным.

Видео (авторское) сборки домашнего генератора

Ниже демонстрируется видеоролик, сделанный автором идеи создания домашнего генератора на базе ручной газонокосилки во всех подробностях. Удачное практическое пособие для решивших повторить идею:

После окончания всех работ, готовый к эксплуатации генератор необходимо настроить. Механическая настройка сводится к регулировке жиклёра на линии подачи топлива в головку цилиндра. Рекомендуется настроить подачу топлива на такой уровень, когда частота оборотов привода газонокосилки соответствует получению на выходе электромотора напряжения 12В ( /- 2В).

Генератор постоянного тока

Он получает крутящий момент от двигателя вашей машины, и вырабатывает напряжение постоянного тока 14 вольт.

Генератор постоянного тока
Ничего не надо изобретать. Достаточно посмотреть мощностные характеристики, и подобрать небольшой двигатель из перечисленных выше.

Главное условие – исправный регулятор напряжения и желательно «живые» обмотки. Впрочем, если вам достался сгоревший экземпляр – не беда. Как снять якорь с электроустановки бензогенератора, знает любой радиолюбитель.

Перемотать обмотку можно за один вечер. В принципе, если вы самостоятельно сможете собрать мини электростанцию, можно садиться писать книгу: «Неисправности бензогенератора и способы их устранения». Это крайне полезный опыт.

Поломка источника электроэнергии в чистом поле – это проблема. А знакомый с устройством «Кулибин», сможет восстановить работу без вызова мастера.

сломанный бензогенератор
Единственный недостаток, правда, существенный – напряжение 12-14 вольт. Освещение, зарядка мобильных устройств, подключение музыки и компьютера – без проблем. Но для дома необходимо 220 вольт. Выручит преобразователь напряжения, например, от старого бесперебойника.

Двигатель от бензопилы или триммера

Неприхотливый механизм, очень простой в обслуживании. Как правило, двухтактный.

двигатель от бензопилы
В такой схеме есть как преимущества, так и недостатки. С одной стороны вас не беспокоит вопрос, какое масло заливать в бензогенератор (оно добавляется в бензин, как на старых мопедах). Техническое обслуживание фактически отсутствует, как класс.

Популярное: Пайка медных труб — несколько способов реализации

С другой стороны – высокий расход топлива и резкий запах из глушителя. Отвод выхлопных газов от бензогенератора обязателен, особенно если он расположен возле жилища.

Мощность не превышает нескольких л/с, соответственно генератора хватит для освещения, поддержания работоспособности насоса котла отопления и зарядки для мобильника. При малой нагрузке может проработать пару часов.

Двигатель от мопеда (мотоцикла)

Мопедный мотор подойдет для генераторов средней мощности. В зависимости от модели, можно снять мощность 2-3 кВт.

Двигатель от мотоцикла (типа «Ява» или «ИЖ») — это вообще находка для генератора.

Двигатель от мопеда
Мощность более 25 л/с позволяет смело подключать генерирующую установку 5 кВт. Это полноценный источник питания для частного дома. Если использовать еще и коробку передач, вы получите относительно экономичную установку. Обкатка генератора позволит выяснить, на какой скорости вырабатывается мощность с эффективной нагрузкой.

Главное достоинство таких моторов – простота обслуживания и возможность работать продолжительное время. Пожалуй, самый доступный (в плане поиска) вариант.

Важно! При использовании таких моторов необходимо предусмотреть принудительную вентиляцию.

Иначе можно перегреть цилиндры. Двигатели для мопедов и мотоциклов рассчитаны на эксплуатацию в набегающем потоке воздуха.

Двигатель переменного тока

Тут ситуация сложнее (правда и дешевле, нет необходимости искать преобразователь). Любой электромотор можно сделать генератором, подключив его к приводу.

Двигатель переменного тока
Есть нюансы. Для возбуждения обмоток в режиме генератора, необходима конденсаторная схема (см. рисунок) и точный подбор оборотов.конденсаторная схема
Если вы дочитали до этого места – нет смысла объяснять, как из 3-х фазного источника 380В получить одну фазу 220В. Это тема отдельной статьи.

Для измерения оборотов потребуется тахометр. Вы подключаете мотор к сети, и замеряете скорость вращения. Добавляете к полученным оборотам 5%-10%, и получаете оптимальную скорость вращения вала для возбуждения обмоток генератора.

Самодельный бензогенератор на 220 вольт из движка от ГАЗ 21 и генератора переменного тока на 15 кВт — видео

Задумка

Задумка такова: поставить движки параллельно друг другу. А вращение передавать по средствам ременной передачи.

Перед воплощением я решил проверить как вырабатывает ток мотор от газонокосилки. Вращаю его вал шуруповертов.

В роли нагрузки, как видите, используется 40 Ваттная лампа накаливания на 220 В. Конечно шуруповерт не может дать тех оборотов для достаточного воспроизводства, однако мультиметр показывает при максимуме 156 Вольт. Но это предварительный результат.

Изготовление бензинового генератора из двигателя мотокосы

Переходим к воплощению идеи. Первым делом снимаем кожух маховика с креплением, куда раньше вставлялась штанга и с помощью болгарки отпиливаем ее носик, чтобы полностью открыть вал.

В этом же узле собрано центробежное сцепление.

К размеру этого вала необходимо подобрать и шкив. К сожалению подходящих у меня не нашлось. Поэтому я взял шкив и подобрал к нему втулку из резьбовых соединителей.

Проверил как будет подходить.

Болгаркой спилил лишнее.

Круглым надфилем сточил под размер внутреннюю поверхность.

Сбоку просверлил отверстие и нарезал резьбу.

Подобрал болт.

Затем сточил вал с одной стороны.

Одеваем шкив и затягиваем боковым болтом.

Прикручиваем узел к двигателю.

На генератор был подобран шкив почти точь в точь. Также с боку было просверлено отверстие, нарезана резьба и подобран болт для фиксации.

Теперь из оцинкованного профиля было решено сделать раму. Производим замеры и определяемся с размером всей конструкции.

Свариваем сваркой раму. Сверлим отверстия под крепление генератора.

Крепим крепление двигателя на саморезы.

И уже сам двигатель.

Закрепляем мотор на болты с гайками.

Так как вал бензинового двигателя испытывает боковую нагрузку ремня, было решено сделать дополнительные косые крепления и приварить их в раме.

Одеваем ремень на шкивы.

Тросик управления газом отключаем. А обороты будут в дальнейшем регулироваться штоком холостого хода.

Из доски делаем панель подключения и управления.

Закрепляем на ней вольтметр, сетевой адаптер и кнопку. К кнопке припаиваем провода от двигателя ответственные за зажигание, чтобы когда нужно двигатель можно было остановить.

Как сделан зарядник-генератор из двигателя триммера

Итак, двигатель от мотокосы расположен снаружи, он как бы встроен передней частью в металлический корпус. Внутри которого расположен автомобильный генератор коллекторного типа.

Вал от двигателя дополнительно закреплен в корпус подшипника и уже с него идет на шкив, а дальше по ременной передаче на сам генератор.

Конструкция не хитрая. Чтобы иметь возможность запустить генератор без аккумулятора, встроен элемент питания, который кратковременно кнопкой подключается к коллектору, чтобы возникло начальное ЭДС возбуждение.

Также для увеличения выходного напряжения, в цепь обратной связи добавлен диод.

На передней панели установлены стрелочные индикаторы, показывающие ток нагрузки и выходное напряжение.

Четырех тактный двигатель довольно экономичен и выдает меньше шума. Поэтому, если вы захотите повторить конструкцию, то предпочтение следует отдать именно ему, а не двухтактным моделям.

Как сделать бензогенератор, имея готовую силовую установку?

Ответ лежит на поверхности – подключить генератор к бензиновому мотору. Где его взять? Любой электромотор, при правильной организации системы возбуждения обмоток, становится генератором.

Как собрать домашний генератор 220в?

Под сборку простой конструкции относительно мощного генератора энергии для дома потребуется небольшое количество деталей, материалов инструмента:

  1. Привод ручной газонокосилки.
  2. Мотор типа MY1020 (ZY1020) постоянного тока (21В, 500Вт).
  3. Преобразователь напряжения 12В / 220В (Salshin, Seikin и т.п.).
  4. Кнопка-переключатель электрическая без фиксации.
  5. Электрические провода, клеммы, изоляция.
  6. Пластиковые сантехнические аксессуары (для ограждения).
  7. Доска деревянная (или щит) под основание генератора.

Соответственно, потребуется также традиционный инструмент для сборки – по большому счёту: электродрель, набор отвёрток, винты, шурупы. Если же всякое желание сборки своими руками отсутствует, всегда имеется возможность купить готовый продукт:

Какую силовую установку можно подобрать для генератора?

Прежде всего – мощность. В мобильных энергоустановках применяется следующее соотношение: на каждый киловатт вырабатываемой электроэнергии (не в пиковом, а в штатном режиме) подается 2-3 л/с двигателя.

Важно! Эта пропорция работает при грамотно подобранных компонентах и минимальными потерями. Следует помнить, что даже самый недорогой генератор из «Поднебесной» спроектирован инженерами.

Как правило, бензогенераторы разрабатываются в комплексе, то есть под определенный мотор разрабатывается генерирующий элемент. Для самодельной установки следует выбирать коэффициент 2-4 л/с на 1 киловатт энергии. В противном случае, при полной нагрузке двигатель быстро выйдет из строя.

На практике, собирая электростанцию «из того, что было», домашние мастера зачастую устанавливают пару мотор/генератор без предварительного расчета. Порой встречаются варианты «сращивания» достаточно мощного двигателя, по случаю купленного за бутылку самогона у знакомого прапорщика, с моторчиком от швейной машинки. И наоборот.

самодельный бензогенератор
Рекомендуется собрать максимально много технической информации о компонентах, прежде чем рассчитывать их совместимость.

Важно! При расчете пары генератор/двигатель следует учитывать конечную мощность нагрузки (с учетом электрического обвеса и потерь на преобразовании), а не чистую мощность на обмотке генератора.

Кнопка управления генератором и защитный каркас

Управление работой генератора, в частности, отключение при необходимости, удобно сделать при помощи кнопки с нормально замкнутым контактом и без фиксации режимов. Такая кнопка подключается последовательно с цепью питания свечи рабочего цилиндра газонокосилки. Чтобы «заглушить» работающий привод, достаточно нажать кнопку. Запуск выполняется традиционно – пусковым тросом.

Домашний генератор в работе
Домашний генератор в работе — подключены несколько устройств-потребителей. Одним нажатием кнопки машину легко вывести из работы

Собранный генератор логично закрыть защитным каркасом, который исполняет роль ограничителя доступа к вращающимся деталям, а также обеспечивает удобство транспортировки конструкции генератора электрического тока. Защитный каркас собирается на базе традиционного сантехнического набора, включающего:

  • пластиковую трубу 25 мм,
  • уголки пластиковые (45º),
  • тройники пластиковые.

На основе этих деталей выполняется сборка защитного каркаса генератора, а также делаются опорные ножки. Подробности сборки наглядно демонстрирует видеоролик, созданный автором идеи сборки домашнего генератора на базе мотора газонокосилки.

Монтаж топливной ёмкости инвертора генератора

Рядом с мотором – тут же на доске, крепится топливная ёмкость, ранее демонтированная с привода, так как крепёжные отверстия для ёмкости использовались под крепёж мотора. Топливный бак достаточно закрепить одним винтом, но не исключаются какие-то иные варианты на усмотрение созидателя генератора.

Топливный бак

Крепление топливного бака генератора
Ранее демонтированную топливную ёмкость закрепляют в непосредственной близости с приводом. Трубки питания используются той же длины, что применялась в конструкции газонокосилки

Наконец, рядом с электрическим мотором необходимо вместить и закрепить преобразователь напряжения 12 / 220В. В данном случае применяется конструкция преобразователя (инвертора) от фирмы «Salshin».

Однако существует масса других фирм, предлагающих производительные модифицированные синусоидальные инверторы, которыми обеспечивается постоянная мощность до 1000 Вт.

Купить инвертор

Инвертор фирмы Salshin для бытового генератора
Достаточно мощный инвертор напряжения от фирмы «Sanshin», чтобы обеспечить владельца дачным хозяйством или загородным домом электрическим переменным напряжением 220В, полученным от источника постоянного тока на 12 вольт

Одним из примечательных примеров эффективного инвертора выступает также продукт компании «Weikin». Многофункциональная универсальная розетка питания  такого устройства обеспечивает непрерывную мощность 1000 Вт, снабжая устойчивой энергией:

  • мобильный телефон,
  • ноутбук,
  • приборы электрического освещения,
  • цифровую камеру,
  • телевизор.

Допустимо даже питать электрические инструменты, микроволновые печи и прочую электронику, показывающую высокий уровень потребления по мощности. Преобразователи отличаются малогабаритным исполнением. Прямоугольной формы корпус удачно вписывается в состав конструкции генератора.

Крепление инвертора на опорной доске удобнее всего выполнить двухсторонней монтажной клейкой лентой, наложив две широких полосы по всей длине нижней стороны корпуса прибора.

ПВХ сантехника

Основные смонтированные блоки генератора
Основные модульные детали домашнего генератора успешно смонтированы. Поэтому остаётся только изготовить техническое ограждение на основе пластиковых сантехнических аксессуаров

Мотор от колесной газонокосилки

Такие агрегаты у нас не очень распространены, однако подходящий экземпляр мотора от сломанного агрегата найти можно.

Мотор колесной газонокосилки
Мощность достигает 3-5 л/с, это уже заявка на полноценное питание для дачного домика. Можно даже небольшой холодильник включить. Попадаются четырехтактные модели. Это позволяет сэкономить топливо, получит более экологичный выхлоп, да и шума от таких моторов меньше. Обслуживание более сложное, однако, этот факт нивелирует высокая надежность, и возможность работать 4-6 часов под нагрузкой.

Понадобится

  • Бензиновый двигатель от мотокосы. Желательно использовать четырехтактные модели.
  • В роли генератора использован двигатель от электрической газонокосилки. Он вполне способен работать и в обратном направлении – вырабатывать электрический ток. Можно использовать и другие экземпляры.
  • Пара шкивов.
  • Ремень передачи тяговой силы.
  • Принцип действия электрогенератора

    Генераторы асинхронного типа являются устройствами переменного тока, способными вырабатывать электрическую энергию. Принцип действия этих аппаратов аналогичен работе асинхронных двигателей, поэтому они имеют другое название – индукционные электрогенераторы.

    По сравнению с синхронными генераторами в этих агрегатах намного быстрее поворачивается ротор, соответственно, скорость вращения становится более высокой. В качестве генератора можно использовать обыкновенный асинхронный двигатель переменного тока, которому не требуются какие-либо преобразования схемы или дополнительные настройки.

    Включение однофазного асинхронного генератора осуществляется под действием входящего напряжения, для чего требуется подключение устройства к источнику питания. В некоторых моделях используются конденсаторы, подключаемые последовательно, обеспечивающие им самостоятельную работу за счет самовозбуждения.

    В большинстве случаев генераторам требуется какое-то внешнее движущее устройство, вырабатывающее механическую энергию, которая, затем, преобразуется в электрический ток. Чаще всего используются бензиновые или дизельные двигатели, а также ветровые и гидроустановки.

    Независимо от источника движущей силы, все электрогенераторы состоят из двух основных элементов – статора и ротора. Статор находится в неподвижном положении, обеспечивая движение ротора. Его металлические блоки позволяют регулировать уровень электромагнитного поля. Это поле создается ротором за счет действия магнитов, находящихся на равноудаленном расстоянии от сердечника.

    Однако, как уже отмечалось, стоимость даже самых маломощных устройств остается высокой и недоступной для многих потребителей. Поэтому единственным выходом остается собрать генератор тока своими руками, и заранее заложить в него все необходимые параметры.

    Но, это вовсе не простая задача, особенно для тех, кто слабо разбирается в схемах и не имеет навыков работы с инструментами. Домашний мастер должен обладать специфическим опытом по изготовлению таких устройств. Кроме того, необходимо подобрать все необходимые элементы, детали и запасные части с нужными параметрами и техническими характеристиками.

    Принцип работы генератора

    В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

    1. Самодельный бензогенератор на 220 вольт: схема бензинового генератора
      Одним из составляющих генератора является двигатель. Его задача — вырабатывание электроэнергии посредством сжигания топлива, чаще всего бензина или дизтоплива.

    2. Сжигаемое топливо вырабатывает продукты горения, то есть газ, под давлением которого начинает вращаться коленвал.
    3. Назначение коленчатого вала — передача импульса ведомому валу, который на выходе предоставляет некоторое количество электроэнергии.

    Общая картина ясна, но необходимо понимать, что положительный результат гарантирован только в том случае, если правильно выполнены расчёты и соединения основных конструктивных частей.

    Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

    Проверка в работе

    Заводим мотор. Регулировкой холостых оборотов выставляем выходное напряжение на выходе генератора в районе 220 В.

    Подключаем различные нагрузки. Просадка напряжения не существенная.

    По мощности самой установки сказать не могу, но думаю 200-300 Ватт брать с нее вполне возможно.

    Простейший бензогенератор

    В качестве примера разберем простейшую самодельную конструкцию на основе бензопилы и электрического двигателя от старой стиральной машинки:

    1. Электродвигатель от стиральной машинки крепим к шине бензопилы с помощью специально изготовленного устойчивого кронштейна.
    2. На приводные валы обоих двигателей одеваем шкивы и соединяем их с помощью ременной передачи.
    3. Кнопку для регулировки оборотов двигателя бензопилы, расположенную на ручке, снабжаем дополнительным приспособлением для регулировки силы нажатия. Простой болт, закрепленный хомутом, отлично справится с этим. Для увеличения оборотов будет достаточно подкрутить его, а для уменьшения – ослабить.
    4. К внешней пусковой обмотке электродвигателя параллельно присоединяем два конденсатора, рассчитанных на мощность 400-450 Вольт.

    Процесс сборки инверторного генератора

    Изначально, учитывая габаритные размеры применяемых модулей (мотора, электродвигателя, преобразователя, а также топливного бака), необходимо подготовить опорную плиту.

    Этот компонент конструкции делается из одинарной, подходящей по ширине доски, или же можно соорудить щит из нескольких досок. Оптимально использовать всё-таки сплошное (цельное) основание, на котором делается разметка и производится монтаж всех деталей.

    Двигатель косилки

    Монтаж мотора газонокосилки
    Установка (закрепление винтами) на опорной доске одной из главных деталей генератора – мотора газонокосилки. Предварительно размечаются и высверливаются отверстия под металлические винты. В данном случае использовались отверстия под крепёж топливной ёмкости

    Работа асинхронного электродвигателя в генераторном режиме

    Если отключенный от сети асинхронный двигатель привести во вращение от какого-либо первичного двигателя, то в соответствии с принципом обратимости электрических машин при достижении синхронной частоты вращения, на зажимах статорной обмотки под действием остаточного магнитного поля образуется некоторая ЭДС.

    Ёмкость батареи С должна превышать некоторое критическое значение С0, зависящее от параметров автономного асинхронного генератора: только в этом случае происходит самовозбуждение генератора и на обмотках статора устанавливается трёхфазная симметричная система напряжений.

    Стандартная схема включения асинхронного электродвигателя в качестве генератора.

    Можно подобрать емкость так, чтобы номинальное напряжение и мощность асинхронного генератора равнялись соответственно напряжению и мощности при работе его в качестве электродвигателя.

    В таблице 1 приведены емкости конденсаторов для возбуждения асинхронных генераторов (U=380 В, 750….1500 об/мин). Здесь реактивная мощность Q определена по формуле:

    Q = 0,314·U 2 ·C·10 -6 ,

    где С — ёмкость конденсаторов, мкФ.

    Мощность генератора,кВ·АХолостой ходПолная нагрузка
    ёмкость, мкФреактивная мощность, кварcos = 1cos = 0,8
    ёмкость, мкФреактивная мощность, кварёмкость, мкФреактивная мощность, квар
    2,0 3,5 5,0 7,0 10,0 15,028 45 60 74 92 1201,27 2,04 2,72 3,36 4,18 5,4436 56 75 98 130 1721,63 2,54 3,40 4,44 5,90 7,8060 100 138 182 245 3422,72 4,53 6,25 8,25 11,1 15,5

    Как видно из приведённых данных, индуктивная нагрузка на асинхронный генератор, понижающая коэффициент мощности, вызывает резкое увеличение потребной ёмкости. Для поддержания напряжения постоянным с увеличением нагрузки необходимо увеличивать и ёмкость конденсаторов, то есть подключать дополнительные конденсаторы. Это обстоятельство необходимо рассматривать как недостаток асинхронного генератора.

    Частота вращения асинхронного генератора в нормальном режиме должна превышать асинхронную на величину скольжения S = 2…10%, и соответствовать синхронной частоте. Не выполнение данного условия приведёт к тому, что частота генерируемого напряжения может отличаться от промышленной частоты 50 Гц, что приведёт к неустойчивой работе частото-зависимых потребителей электроэнергии: электронасосов, стиральных машин, устройств с трансформаторным входом.

    Самодельный бензогенератор из мотор-колеса и триммера

    Самодельный бензиновый генератор: подробное описание изготовления, а также фото и видео испытаний.

    Всем привет! В этот раз, мы рассмотрим довольно интересную самоделку — бензиновый генератор. Такой генератор можно использовать на даче, в деревне, на природе. Эта самоделка позволит сделать резервное освещение, подзарядить телефон, ноутбук, видеокамеру и прочую технику.

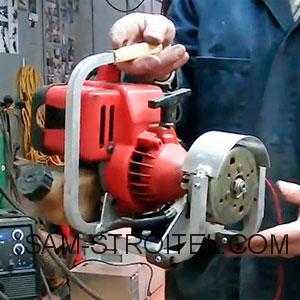

    Для изготовления бензогенератора, автор использовал бензиновый четырехтактный двигатель от мотокосы, а также мотор-колесо от сломанного гироскутера. К генератору можно подключить повышающий инвертор напряжения 220В.

    Сначала подготовим электрический генератор, автор использовал электромотор-колесо от гироскутера, такой электродвигатель может работать в режиме генератора. Разбираем старый гироскутер и снимаем с него колесо.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Вот такой электродвигатель, мы будем использовать в качестве генератора.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    К ротору двигателя, нужно прикрепить звезду для цепной передачи. Автор использовал звезду на 55 зубов. Также вместо цепной передачи, можно установить ременную, понадобится пара шкивов и ремень.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Далее подготовим двигатель от триммера, в нашем случае он четырехтактный. Питать такой мотор можно чистым бензином, без масла, масло находится в картере. Четырёхтактные ДВС, имеют более высокий КПД, они экономичнее, чем двухтактные, а также не образуют так много дыма.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    На вал триммера устанавливается звездочка маленького диаметра, в итоге снижаются огромные обороты бензинового двигателя, и увеличивается крутящий момент на генераторе. Звездочка включается при помощи центробежного сцепления.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Из профильных труб изготовим раму, на которой установим все составляющие.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Теперь нужно закрепить ДВС и генератор.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    бензогенератор самодельный

    Устанавливаем и натягиваем цепь.

    генератор из мотор колеса

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Изготовил ножки.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    бензиновый генератор из триммера

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Далее генератор нужно подключить к выпрямителю, затем к инвертору. Автор спаивает схему выпрямителя, сам и устанавливает плату.

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    бензогенератор своими руками

    Самодельный бензогенератор готов! Запускаем двигатель, при помощи винта холостого хода устанавливаем необходимые обороты. Чем больше обороты, тем больше будет выдавать генератор. Следует обратить внимание, что слишком высокие обороты – это риск перегрева двигателя и повышенный расход топлива. Тут крайне важно правильно подобрать передаточное соотношение, тогда генератор будет работать экономично.

    В качестве эксперимента, автор зажигает 4 лампы накаливания.

    Самодельный бензогенератор

    В целом идея такой самоделки неплохая, но цепная передача небезопасна, поэтому желательно сделать защитный кожух, а ещё лучше вместо цепной, сделать генератор с ременной передачей.
    Работу самодельного бензогенератора, можно посмотреть в этом видео:

    Самодельный бензогенератор на 220 вольт: схема бензинового генератора

    Установка деталей электродвижущей силы

    Первоначально устанавливается привод газонокосилки. Затем потребуется точно рассчитать место под монтаж электромотора. Здесь важно точно выставить осевое соответствие по валам, чтобы исключить повышенную вибрацию.

    Купить мотор DC

    Сопряжение мотора с электродвигателем
    Рекомендуется точно выполнить разметку под установку электродвигателя, так как этот момент определяет уровень вибрации в процессе работы генератора

    В качестве мягкой полумуфты для соединения валов двигательных компонентов генератора используется обычный мягкий полиэтиленовый шланг, по диаметру подходящий для насадки на валы.

    Точнее, применяется метод двойной насадки, когда первым насаживается кусок резинового шланга, а уже поверх добавляется полиэтиленовый кусок. Шланговое соединение дополнительно закрепляется металлическими хомутами.

    Купить хомут

    Мягкая муфта на валах
    Мягкая полумуфта, изготовленная на основе двух разных видов шлангов, способствует созданию надёжного и эластичного соединения машин генератора. В качестве креплений удобно применять стандартные хомуты

    Используемый электромотор (в данном случае) имеет выход нижней границы корпуса за линию крепёжного шасси. Поэтому для плотной посадки на доске придётся стамеской сделать выемку под выступающую часть корпуса. Плотно установленный мотор закрепляется к дереву шурупами.

    Устройство

    бензогенератор своими руками
    Принцип работы бензинового генератора основан на превращении энергии, полученной при сгорании бензина в электрическую. Составные части бензогенератора:

    • Бензиновый двигатель;
    • Электрический двигатель 127, 220 или 380 В;
    • Топливный бак;
    • Пусковой стартер;
    • Конденсаторы;
    • Электрические автоматы и выключатели;
    • Вольтметр;
    • Розетки для подключения электроприборов.

    Промышленные модели снабжены дополнительными функциями, позволяющими контролировать все параметры работы. Особенно удобен АВР (автоматический ввод резервного питания в аварийных ситуациях). Все устройство монтируется на удобную жесткую раму, снабженную колесами и ручками для транспортировки.

    Финальная сборка

    Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см.

    Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

    Устройство ветрогенератора

    Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

    Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

    Чем они хороши?

    • Просты в эксплуатации;
    • Компактны и мобильны;
    • Обладают высокой производительностью;
    • Легко ремонтируются;
    • По цене дешевле дизельных генераторов.

    бензогенератор своими руками
    Используются бензогенераторы при аварийных отключениях в качестве замены источника тока. Выручают владельцев дач, строительных участков, где еще не подведена энергия, обеспечивают достойный быт геологам, егерям, оленеводам, буровикам – всем, кто вынужден работать в труднодоступных районах. Хороший помощник домашним мастерам на даче или в гараже. Дают возможность заменить ручной труд на механизированный даже там, где недоступно использование электроэнергии. Через генератор подключают освещение, электрические приборы и инструменты, бытовую технику.
    При подключении приборов
    обращайте внимание на допустимый вольтаж – если генератор рассчитан на 127 Вольт, то приборы, изготовленные под напряжение 220 Вольт, не смогут работать с заявленной мощностью.
    Время бесперебойной работы бензогенератора зависит от мощности устройства, объема топливного бака, величины нагрузки. Есть модели, способные обеспечить работу под нагрузкой до полутора тысячи часов.

    Сейчас читают:  15 лучших электрических триммеров - Рейтинг 2021 года (Топ 15)

    Оставьте комментарий
