Декоративное покрытие. какое лучше?

Производители предлагают несколько вариантов отделки панелей: керамогранит, бетон, керамика, клинкерная плитка и др.

Декоративное покрытиеОсобенности
КерамогранитНейтрален к химическим веществам, износостойкий, не подвергается загрязнениям, не впитывает влагу
КерамикаОбладает схожими характеристиками с керамогранитом, но имеет меньшую прочность
Бетонная плиткаНе подходит для климата с резкими перепадами температур, так как имеет высокий коэффициент влагопоглощения. Более дорогие варианты бетонной плитки имеют дополнительный защитный слой от проникновения влаги
КлинкерНаиболее распространенный и оптимальный вариант декоративного покрытия

Перечисленные выше российские компании можно разделить на две категории. Первая – полнокомплектное производство с изготовлением как утепляющего слоя, так и декоративного покрытия, вторая – закупка отделочных материалов иностранного производства с последующим изготовлением готовых изделий. Стоимость панелей зависит от выбора отделочного материала и толщины утеплителя.

Остались вопросы? Задавайте их в комментариях к статье!

Не нашли себя в рейтинге? Напишите нам →

Поделиться:


Кладка мангала из кирпича

Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка

Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню


Как утеплить пол в деревянном доме?

Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции.


Возведение бани из бруса

Дачный участок без бани – все равно, что популярный слабоалкогольный напиток без его 40% собрата. Если при этом хочется как можно меньше проблем со строительством, то стоит рассмотреть вариант использования бруса. С нашей же стороны гарантируется обеспечение всей необходимой информацией по технологии.

Затирка швов

Затирку подбирайте с учетом существующего материала наполнения швов между клинкером. Это могут быть как смеси на основе цемента различных цветов, так и герметики на основе силикона. Первые затирки значительно прочнее, силикон через несколько лет обязательно немного отслоится, нарушится герметичность.

Более дорогой материал с защитой от ультрафиолетовых лучей может прослужить до пяти лет, дешевые марки начнут отслаиваться уже на второй-третий год. Затирки на цементном основании значительно прочнее, советуем пользоваться ними. Тем более что при имитации настоящей кирпичной или каменной кладки желательно швы делать натурального серого цвета.

Можно подобрать затирку в тон панелей

Как ускорить работы по их затирке?

  1. Подготовьте плоскую металлическую затирку или большой шпатель. Они будут служить подставками для массы.
  2. Для нанесения смеси следует купить или сделать из подручных материалов специальное приспособление. Ширина на 1–2 мм меньше ширины существующих на плитах швов, для удобства работы согните его буквой Z.
  3. Порцию готовой смеси выложите на подставку, поднесите к шву и при помощи приспособления небольшими порциями вдавливайте в шов. Следите, чтобы затирка приклеивалась ко всей поверхности, работайте аккуратно, минимизируйте количество загрязнений, не оставляйте воздушных карманов.

    Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

    Заполнение швов

  4. Если лицевая часть клинкеров имеет очень неровную фактору, то очистку плиты следует делать еще до момента полного застывания затирки, в противном случае ее будет тяжело удалять из углублений. Выполнять это надо влажной мочалкой или тряпкой, постоянно промывая их в чистой воде. На влажной поверхности следы замазки незаметны, но после высыхания вы будете неприятно удивлены. Замазка станет настолько видимой, что очищать поверхности придется еще раз.

    Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

    Расшивка швов

    Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

    Температурный режим при затирке швов

Аккуратно вырезайте плитки в местах оконных и дверных проемов. Параметры нужно снимать с учетом типа и размеров наличников, откосов и сливов.

Установка панели около проема

Клинкерная плитка

Клинкерная плитка имеет толщину 6-10 мм, изготовлена из полностью запечённой (не обожжённой, а именно запечённой) при высокой (1200 ºC) температуре глины. Отделанный клинкерными термопанелями фасад дома неотличим от кладки из высококачественного полноразмерного керамического кирпича.


Клинкер наклеивается на теплоизоляционную основу с помощью специального клея, швы между отдельными плитками могут быть заполнены при изготовлении термопанели или после её монтажа. После монтажа панелей специальной затиркой заполняют швы между ними. Специально для утепления наружных углов выпускают угловые панели Г-образной формы, облицованные специальной угловой плиткой. Качественная клинкерная плитка — материал чрезвычайно прочный, долговечный и эстетически привлекательный. Но дорогой.


В качественных термопанелях с клинкерной облицовкой утеплитель представляет собой не просто прямоугольный лист-панель. В нём сделана фигурная выборка, своебразный замок, облегчающий монтаж и повышающий теплоизоляционные свойства панели.


Необходимое оборудование для производства панелей

faeaeba7d902e32ee0abf4796a5f6e4e.jpgявляется основной частью в изготовлении терпанелей своими руками.

Этот вопрос требует отдельного внимания.

Мастер, разбирающийся в оборудовании подобного типа, может заметить, что станки для изготовления схожи с теми, которые производят пенопласт.

Это неудивительно, потому что и в одной и в другой технологии применяется техника вспенивания над гранулами полистирола.

Сейчас читают:  Крик и беспокойство ребенка в первые месяцы жизни. Кишечные колики у младенцев - подходы к терапии

До покупки специального оборудования для производства таких панелей важно знать, что перед их получением нужно сначала создать материал для них. . Таким образом, в домашнем цеху будут действовать сразу два направления: первое по созданию пенопласта, а второе по изготовлению клинкерной плитки

Таким образом, в домашнем цеху будут действовать сразу два направления: первое по созданию пенопласта, а второе по изготовлению клинкерной плитки.

Для изготовления пенопласта понадобятся следующие инструменты:

  • специальный дозатор для сырья;
  • нанос для создания пенопласт;
  • набор форм;
  • установка с вакуумным типом;
  • парогенератор;
  • прибор для предвспенивания.

Для проведения работ по созданию клинкерной плитки потребуется:

  • печь для обжига изделий;
  • пресс-формы.

Если отсутствует возможность приобрести аппарат и инструменты для создания пенопласта, то его можно приобретать уже в готовом виде у других производителей. Такая закупка существенно повысит финансовые затраты на производство.

Можно приобрести дорогостоящий аппарат и выпускать более трехсот деталей за день. Если речь идет о выпуске панелей не на продажу, а для своего участка, можно купить небольшое оборудование, способное производить сто изделий в сутки.

Оборудование можно приобрести как у зарубежных производителей, так и на производстве в крупных городах. Есть возможность купить инструменты с рук, но тогда повысится риск получить некачественное изделие и произвести затраты на его ремонт.

Прежде чем заниматься изготовлением своими руками, необходимо посчитать сколько будет стоить такое решение. Для отделки собственного дома, скорей всего, дешевле будет купить уже готовые и качественные панели.

О производителях термопанелей с клинкерной плиткой

При выборе панели стоит обращать внимание и на производителя, ведь именно известные бренды могут дать нам спокойствие, что мы купили качественный материал для отделки фасадов.

Самыми популярными в России производителями фасадных термопанелей с клинкерной плиткой являются заводы-изготовители, которые применяют как собственные технологии, так и зарубежные. Некоторые из них приобретают саму плитку в иностранных компаниях. а панели изготавливают уже у себя — также с применением высоких технологий и по стандартам европейского уровня.

Таблица 1. Самые популярные производители в России.

Название компанииСтранаОтличительные качества
ШомБургГерманияПроверенное временем качество, но высокая стоимость
ФорскаРоссияДелает только панели, закупая плитку на лучших европейских производствах
UMBРоссияНовейшие технологии, опыт производства более 15 лет
МФМРоссияОгромное разнообразие фактуры, цветов, размеров
TermositРоссияВысокие технологии, долгосрочность эксплуатации панелей
ФрайдРоссияРаспространенный вид соединения изделий — шип-паз
РегентРоссияПлитка иностранного производства, крепление и основа – собственное
FTP-EuropaРоссияВыпускает собственную продукцию, реализует изделия и других заводов
ЕрмакРоссияИндивидуальные размеры и декор, плитка разных иностранных производителей
ПлитпромРоссияМного лет на производственном рынке, в работе применяется высокоточное современное европейское оборудование
ФорлэндРоссиявыпуск нескольких моделей, к примеру, ЕВРОК, Утес, Эльбрус

Данные компании – производители панели, давно зарекомендовали себя в России столько с хорошей стороны, их материалы отличают особые характеристики по надежности и большому сроку эксплуатации.

Среди иностранных брендов можно выделить: A.D.W., STROHER, FOSHAN REDLION CERAMIC CO, ABC, STROHER, FELDHAUS – если вы увидите эти бренды, то также рассчитывайте на высокое европейское качество и продолжительность эксплуатации. Если есть сомнения, стоит проконсультироваться у специалистов, они подскажут тех производителей, у которых цена полностью соответствует качеству, и вам не придется приобретать кота в мешке.

Преимущества термопанелей

  • Качественная теплоизоляция. Толщина рабочего утеплительного слоя материала, в сренем, 40-100 мм. Под заказ могут быть изготовлены материалы фасадной отделки по требованиям покупателя. При этом большинство производителей используют в производстве ППС, ППУ, базальт – качественные утеплители с низкой теплопроводностью;
  • Удобство работы. Термоплитыготовы к установке. Клеевая основа и сквозной крепеж – все, что потребуется. Многие материалы выполнены для монтажа пазо-гребневым способом, другие совмещаются на поверхности стены встык. Панели можно резать по размерам и фигурно, используя болгарку и нож. Также, есть возможность заказать готовый комплект для обшивки сооружения, если вы полностью уверены в чистоте замеров;
  • Экологически чистая продукция. Не считая недостатков при изменении условий эксплуатации, в большинстве заявленных примеров действительно используется экологически чистое сырье. Готовые материалы получают сертификаты после прохождения лаборатории. Но стоит помнить, что разговор о предложениях от официальных производителей, а не гаражных предпринимателей;
  • Большой диапазон температур в момент монтажных работ. Установку фасадных плит можно производить в любой сезон года, в удобное для мастеров и заказчика время. Касается это сухого монтажа, без клея. Если же, как требует технология, использовать клеевую основу, потребуется соблюдение правил применения выбранного клея;
  • Высокая плотность и прочность материала. ППС и ППУ могут обладать достаточной плотностью для получения твердой и нерушимой поверхности. Поэтому повредить такой фасад будет сложно, тем более, с клинкерной декоративной поверхностью;
  • Применение материала в любом регионе страны. Рабочий диапазон температур для используемых материалов от -80°С и до 60 80°С. По крайней мере, так заявляет большинство производителей, которые иногда указывают еще более впечатляющие цифры;
  • Материалы не подвержены разрушению за счет внешней среды, коррозии и разложению, воздействию патогенов. Но данные условия работают в случае соблюдения технологии, корректной расшивки и использовании при этом гидроизоляционных паропроницаемых материалов;
  • Продолжительный срок эксплуатации. Производители заявляют и 30, и 50 лет. По умолчанию, это возможно, но если панели установлены правильно, и каждые 5-6 лет проводится осмотр, ревизия, профилактические работы и предпринимаются требуемые меры по ремонту;
  • Дополнительная звукоизоляция помещений. При установке термопанелей на основе ППУ и базальта, показатели будут выше, чем при работе с ППС;
  • Комплексные работы. Можно сэкономить достаточно времени на фасадных работах, если выбрать теплые панели. Их установка заменяет выравнивание стен, декоративную отделку, утепление… и все эти процессы с учетом их технологических особенностей. В нашем же случае, достаточно установить плиты на фасад;
  • Небольшой вес готовой системы. Средняя масса панели составляет 5-7 кг на квадратный метр. В большинстве случаев, фасад не нужно усиливать, не требуется устанавливать сложный и дорогостоящий несущий каркас, переживать о том, что при монтажных работах старая стена будет осыпаться и трескаться;
  • Привлекательный внешний вид. Большинство термопанелей действительно красивы, и даже оригинальны. Имитация кирпича, камня, других материалов, плюс огромная палитра цветов и оттенков разной глубины!
Сейчас читают:  ТОП-15 лучших ЗАВОДСКИХ насадок для шуруповёрта | Шуруповерты | Блог | Клуб DNS

Установка цокольных панелей на ровную поверхность

Работать нужно с помощником, в одиночку очень трудно, долго и есть опасность повреждения или неправильного монтажа материалов. Замерьте площадь цоколя и закупите материалы в нужном количестве. Никаких особых запасов не делайте, у вас всегда будет одна лишняя плита, этого вполне достаточно.

Рассчитайте площадь цоколя, произведя замеры

Если есть готовые внутренние и внешние углы – отлично. Если нет – не проблема, мы расскажем, как делается монтаж без этих доборных элементов. Перед тем как покупать готовые углы, проверьте стороны цоколя, везде должно быть ровно 90°. Если это не так, то заводские углы не приобретайте, с их установкой возникнут большие проблемы.

Проверка внутреннего угла — фото

Из инструментов понадобится болгарка с алмазным диском, дюбели с широкими и обыкновенными шляпками, молоток, ручная ножовка и дрель с набором сверл. Конечно, нужно иметь уровень и рулетку. Одновременно надо купить два типа дюбелей: с большими и обыкновенными шляпками.

Дюбель фасадный с бортиком со стопорным шурупом и пресс-шайбой

Тарельчатый дюбель

Важно. Некоторые производители делают панели с установленными пластиковыми частями дюбелей, это намного упрощает процесс монтажа. При возможности покупайте именно такие виды цокольных термопанелей.

Шаг 1. Проверьте состояние поверхности цоколя. Мы уже упоминали, что цокольные термопанели с замками можно монтировать только на ровные основания. Поверхность проверяется длинной деревянной или металлической рейкой.

https://www.youtube.com/watch?v=kJU-JFdriTk

Определение ровности стен с использованием двухметровой рейки

Приставляйте ее в различных местах и смотрите на зазоры. Они не должны превышать 4–5 мм. Впадины не столь страшны, как выступы, последние во время осмотра отмечаются и в дальнейшем подлежат удалению. Дело в том, что замки можно соединить только на ровной поверхности, панели должны входить в них без больших усилий.

Большие выступы на стене лучше удалить болгаркой

Шаг 2. Сделайте разметку нижнего ряда. Очень ответственный момент, выполняйте работы с повышенной внимательностью. Помните, что исправить допущенную ошибку невозможно, придется снимать все установленные панели и начинать монтаж сначала.

Фасад до отделки

Как делать разметку?

  1. Водяным или лазерным уровнем найдите самую высокую точку нижней части цоколя. Горизонтальность может нарушаться, если отмостка сделана неправильно или дом располагается на неровной строительной площадке.
  2. Сделайте метки на всех углах дома, специальной веревкой с синькой отбейте горизонтальную линию по периметру.
  3. Замерьте расстояние в самой низкой точке, этот параметр вам понадобится во время подгонки клиньев панелей в месте их стыка с отмосткой.
  4. По намеченной линии зафиксируйте стартовый профиль.

Крепление стартового профиля дюбелями

Если у вас отмостки сделаны не горизонтально, то стартовый профиль закрепите по нижней наклонной линии цоколя. Рассмотрим именно этот более сложный вариант отделки.

Для увеличения плотности прилегания перед фиксацией плиты рекомендуется на поверхность цокольного профиля нанести линию из пены.

Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

Схема нанесения монтажной пены

Шаг 3. Теперь следует определиться с величиной перепада по линии горизонта. Это нужно для того, чтобы не только выровнять положение плиток, но и уменьшить количество отходов дорогостоящего материала.

Важно. Минимальная высота обрезаемой плитки должна составлять не менее двух клинкеров. В противном случае не будет места для фиксации дюбеля, придется его устанавливать в плитке, что крайне нежелательно.

На этой высоте отбейте еще одну горизонтальную линию, по ней будет монтироваться верхняя часть отрезанных плиток. В дальнейшем плитки рекомендуется устанавливать по натянутой веревке, крепите ее по углам здания и переносите через каждый ряд.

Шаг 4. Точно снимите размеры первой панели с учетом уклона, болгаркой с алмазным диском отрежьте лишнюю часть по нарисованной линии. Советуем не резать всю толщину плитки, а только клинкер. Дальше отрезать намного проще обыкновенной ручной ножовкой с мелкими зубьями.

Распил клинкера болгаркой

Сейчас читают:  Отзывы покупателей о Бензопила Eurolux GS-5220

Распил панели

Шаг 5. Приставьте плитку к цоколю, пусть помощник ее удерживает, а вы проделывайте отверстия под дюбели.

Если у вас нет покупного угла, то его надо делать самостоятельно. Для этого с внутренней стороны нужно спилить утеплитель под углом 45°. Если получится немного больше – не беда, щель между двумя состыкованными в углу плитами заделается монтажной пеной.

Практический совет. Во время пиления клинкерной плитки установите направление вращения таким образом, чтобы диск резал сверху вниз, а не наоборот.

Если диск режет клинкер снизу вверх, то на лицевой части появятся сколы. Это дин из немногих случаев, когда приходится нарушать правила техники безопасности во время работы с дисковой пилой, согласно инструкции направление вращения должно быть противоположным.

И еще одно замечание. Пользуйтесь только специальными алмазными дисками для плиток, ни в коем случае не работайте с дисками для бетона. Дело в том, что они имеют глубокие сквозные прорези, ударяющие о поверхность плитки. Как следствие не только образуются сколы, но и велика вероятность полного растрескивания плитки.

Шаг 6. Перед тем как устанавливать пластиковые части дюбелей в пенополистирол, высверлите неглубокое отверстие по диаметру большой шляпки. Ее нужно утопить вровень с поверхностью утеплителя, только так можно обеспечить правильное сцепление с замками следующей плиты.

Глубина сверления отверстий

Нельзя слишком сильно затягивать саморезы

Пенополистирол имеет острые углы, которые намного усложняют процесс соединения, при малейшем перекосе за них задевают выступающие участки клинкера и процесс стопорится. Прилагать большие усилия категорически запрещается, элементы могут дать трещину. Для облегчения соединения настоятельно рекомендуем острым монтажным ножом снимать небольшую фаску с пенополиуретана в тех местах, где сверху заходит клинкерная плитка.

Схема установки панели на стартовый профиль

Важно оставить зазор между профилем и грунтом

Схема установки первой термопанели

Шаг 7. После того как первая плита закреплена, приступайте к установке второй.

Схема установки второй термопанели

Стыковка панелей

Вначале прислоните ее к цоколю на небольшом большом удалении и ровной рейкой проверьте положение. Она должна находиться на одной линии с уже установленной. Если выступает – найдите мешающий бугорок и срубите его. Это следует делать обязательно, не пытайтесь с силой соединить замки.

Таким образом вы не сэкономите время, а наоборот, в конечном итоге потеряете его на устранение созданных собственными руками дополнительных проблем. Во-первых, есть риск образования трещин. Во-вторых, свободный конец соединенной таким способом плиты будет далеко отходить от плоскости цоколя, а это еще большое усложнит дальнейший монтаж облицовки.

Схема установки термопанелей

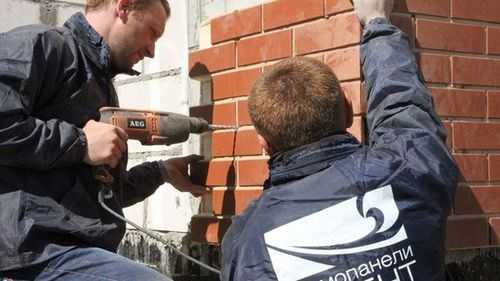

Шаг 8. Зафиксируйте установленную плиту. Нужно ставить дюбели с широкой головкой в каждую выступающую часть соединения и не менее шести обыкновенных равномерно по всей плоскости в швы между клинкерными плитками.

Постоянно уровнем проверяйте положение обшивки, своевременно ликвидируйте отклонения.

Схема проверки вертикальности обшивки

Замечание по установке угловых элементов

Цоколь и стена после отделки термопанелями

Цены на популярные модели шуруповертов

Шуруповерты

Этап 5. Если здание старое, а стены не отличаются особой прочностью, то следует предварительно укрепить их армированием и оштукатуриванием. Выравниваем стены.

Этап 6. В старых зданиях или с небольшой способностью несущих конструкций надо выбирать более легкие плиты с утеплением и клинкерной плиткой.

Совет! Важно, чтобы дизайн и декор были вам по вкусу, поэтому сразу определитесь, какую плитку выбрать.

Этап 7. Измерьте площади стен и рассчитайте количество панелей – с учетом размера каждой из них.

Этап 8. Для цоколя используйте более надежные виды — из металла с декоративной штукатуркой, или из прессованного цемента и декор под дерево, кирпич (вариантов много) также из металла.

Этап 9. Цоколь стоит дополнительно обработать герметиками – с учетом влажности и качества почвы, а также приближенности к фундаменту грунтовых вод.

Этап 10. Монтаж панелей осуществляйте с применением защитных материалов и растворов для дезинфекции глубокого проникновения – в целях исключения появления плесени, грибков, насекомых.

Этап 11. В проемах, оконных стыках, дверных проемах, выхода коммуникативных труб – герметизацию и монтаж проводить более тщательно, подрезаем панели при помощи болгарки и подгоняем.

Обратите внимание! Дверные и оконные проемы оформляют с помощью облицовочной плитки, цементно-песчаного раствора или уже готового декоративного решения.

Этап 12. Делаем разметку перед установкой обрешетки с шагом в 40 см.Укладку начинаем с нижней линии.

Этап 13. Крепим угловые элементы.

Этап 14. С системой пазо-гребневого соединения используем угловые элементы, которые покупаются отдельно. Если в панелях есть крепления, используем их.

Этап 15. Крепим плиты от любого угла снизу вверх. Клей равномерно распределяем на всей площади плиты, а в центре и по углам делаем как бы клеевые точки. При фиксации прижимаем на 10 секунд, затем даем отстояться в течение 5 минут.

Этап 16. Следующий ряд делаем со смещением – это обеспечит дополнительную прочность отделки. Постоянно при помощи уровня проверяем правильность монтажа.
